Atelier électrification 2


Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club Atelier électrification et une rubrique photos doc expliquant les techniques utilisées au club

Le Circuit imprimé est le support de tout montage électronique .Il assure la fixation et la connexion électrique entre les divers composants

Etape n°1.. lollollol

Préparation du matos nécessaire. JF à la manoeuvre !

Etape n°2 lollollol

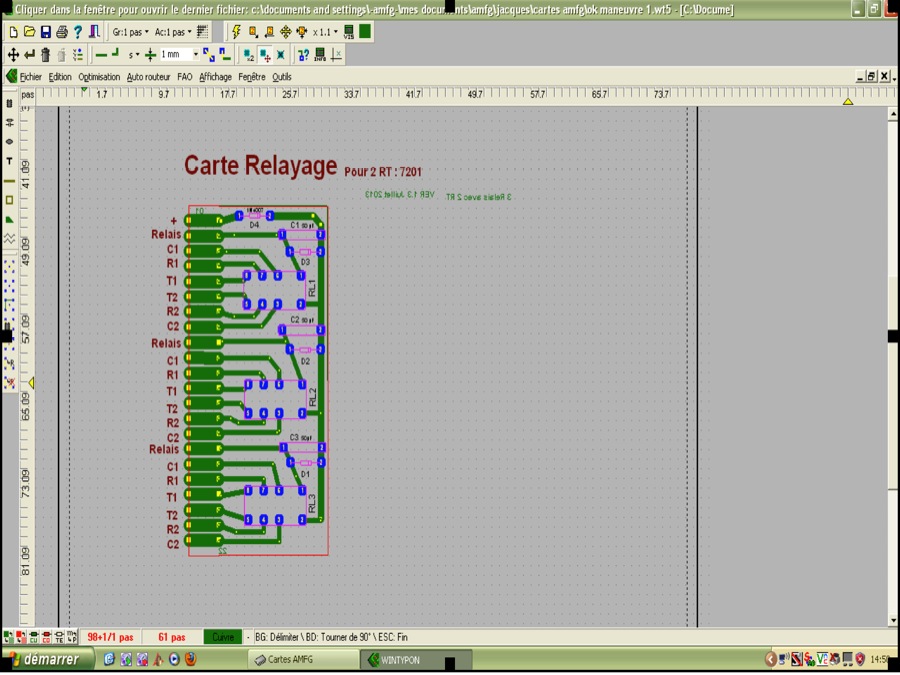

Création du typon avec le logiciel wintypon

Etape n°3 lollollol

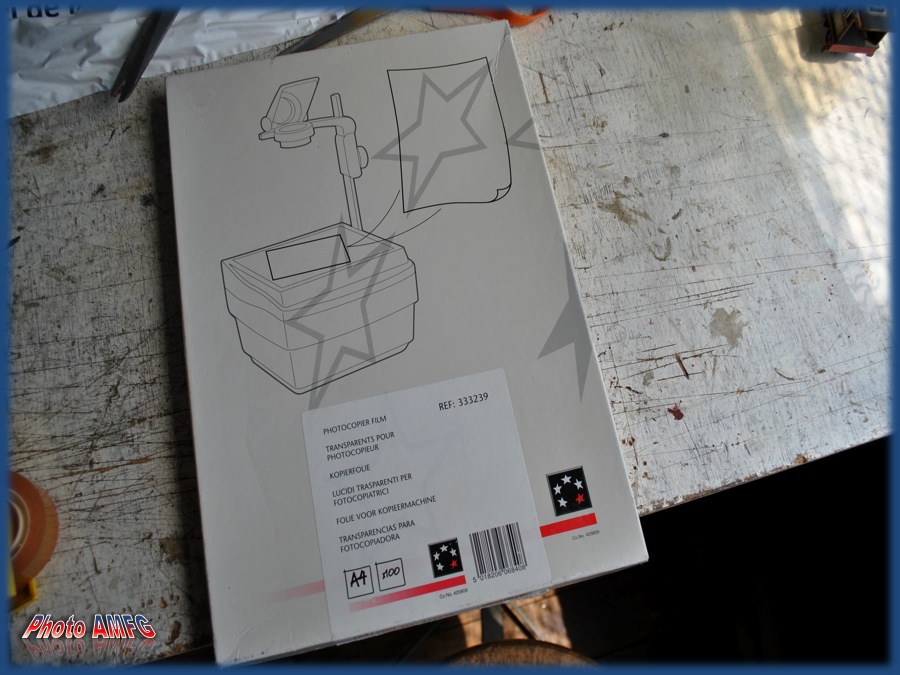

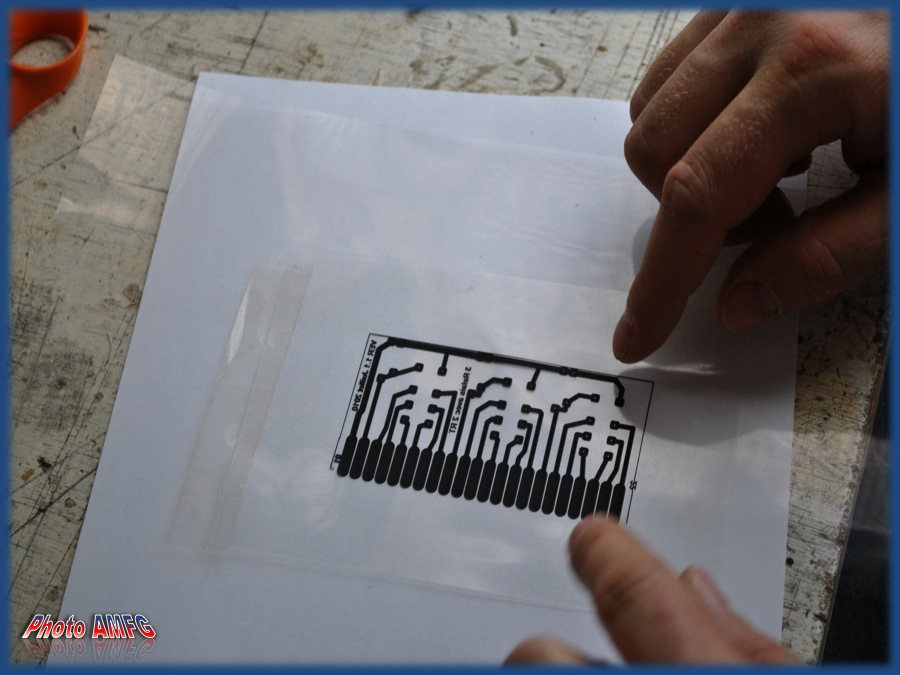

Le transparent servant à l'impression du typon

Etape n°4 rolleyes

Après avoir imprimé le typon une à 3 fois

on les découpe à la bonne dimension rolleyesrolleyesrolleyes

Etape n°5 lollollol

On superpose au moins 2 tirages du typon pour augmenter l'opacité de piste pour l'insolation du circuit

Etape n°6 lollollol

Les pistes sont le plus noires possible

Etape n°7 lollollol

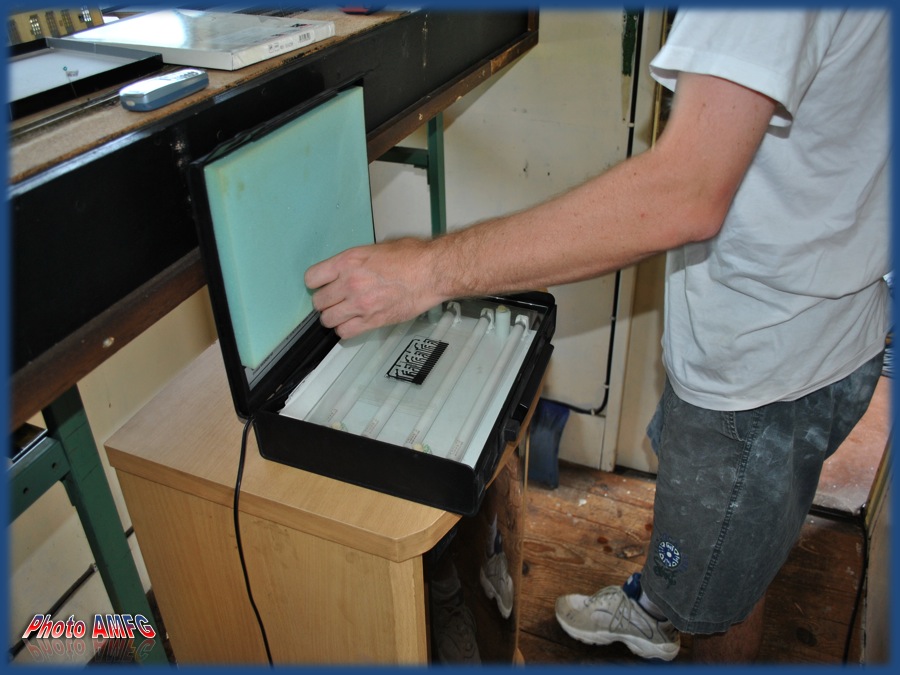

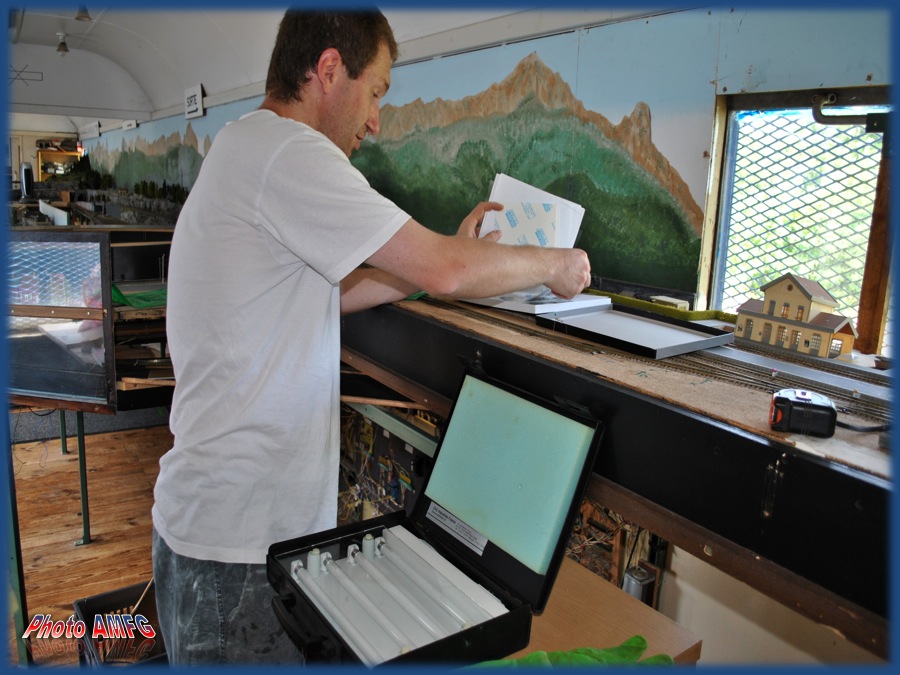

Cette plaque étant sensible au UV néons, il faut donc une source de lumière UV pour exposer la résine photosensible : c'est le rôle de l' INSOLEUSE

Etape n°8 lollollol

Le transparent imprimé du typon protège les parties exposées aux UV. La composition de la résine change sous l'effet des UV. Après quelques minutes d' exposition voici notre circuit insolé

Etape n°9 lollollol

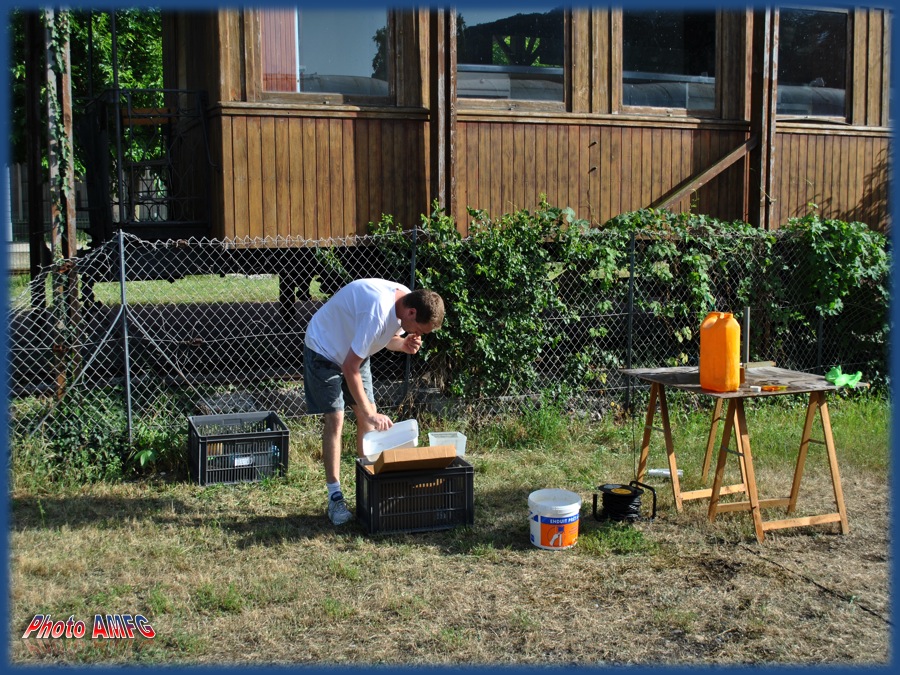

Le révélateur est un produit chimique ATTENTION CE PRODUIT EST CORROSIF, il contient de la soude. UTILISER DES GANTS. Le but du révélateur est de faire partir les zones où la résine a été exposée aux UV. Le révélateur est généralement fourni dans un sachet de 30 gr, il suffit de le mettre dans un bac d' eau tiède et de mélanger pour dissoudre les cristaux .

Etape n°10 lollollol

laisser agir quelques minutes, pas trop longtemps sinon tout risque de disparaître, retirer du bac et rincer à l' eau. Le circuit imprimé apparait

Etape n°11 lollollol

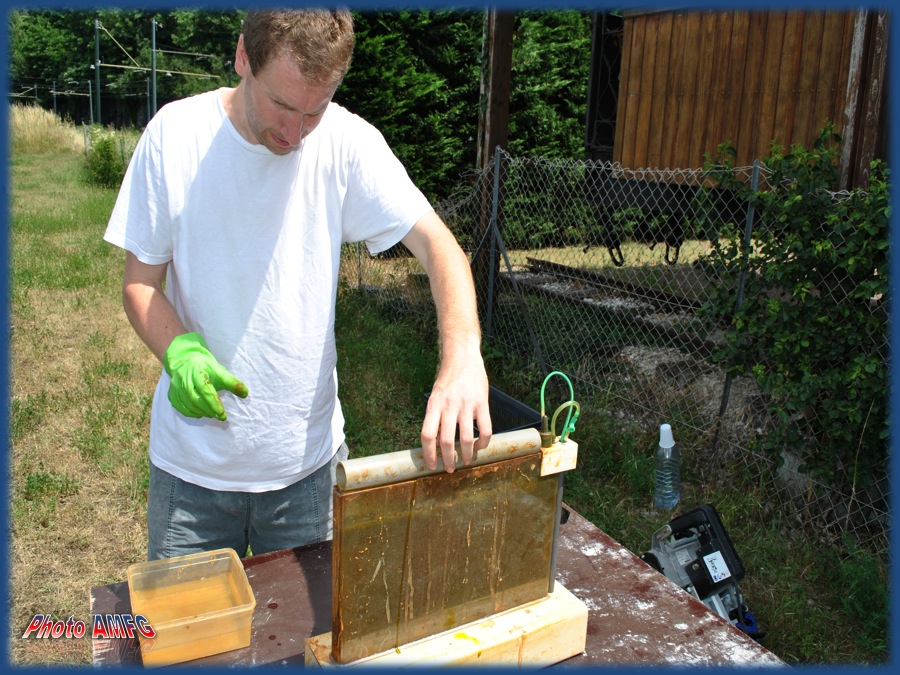

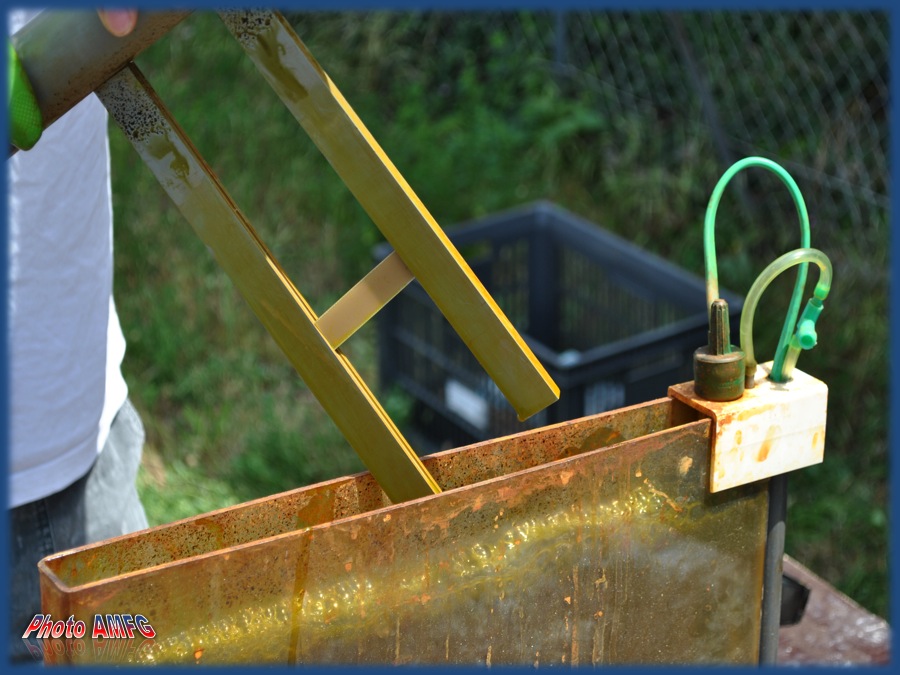

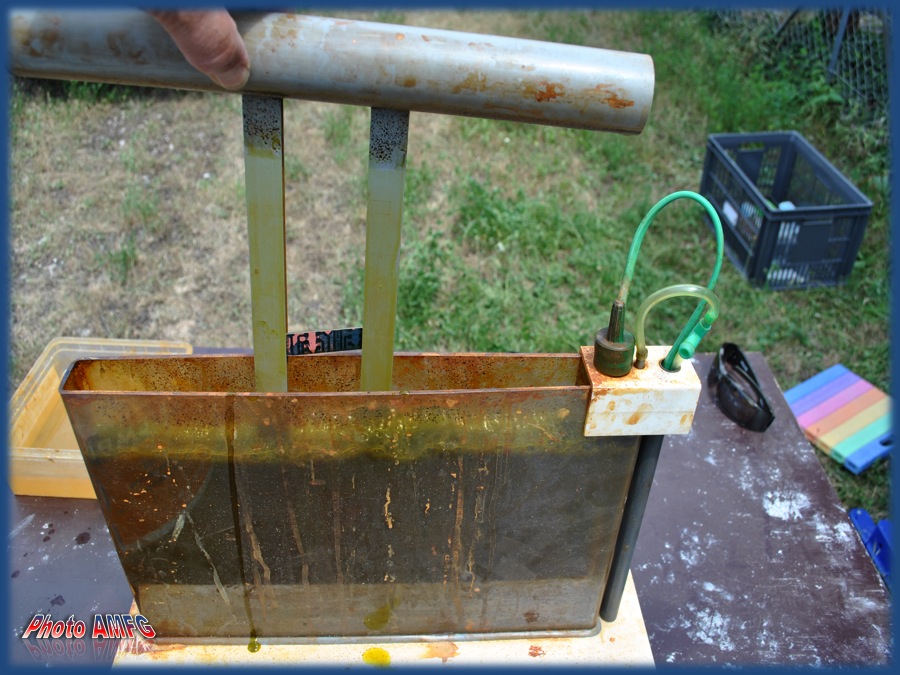

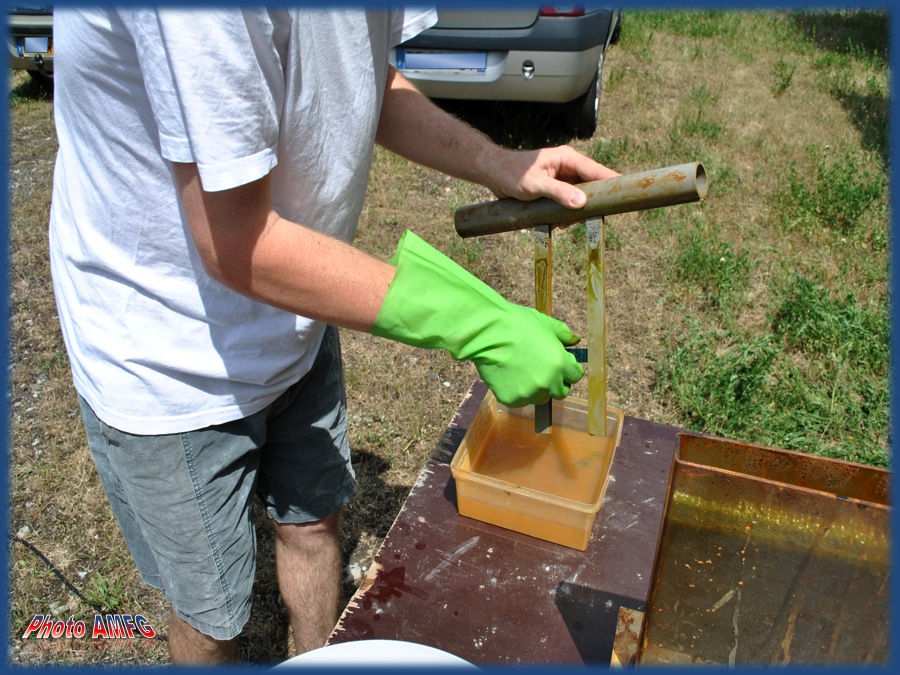

On fixe le circuit sur le support de la GRAVEUSE. Ce bac en plastique rempli de perchlorure de fer attaque la fine couche de cuivre qui n'est pas protégée par la résine par réaction chimique.

Etape n°12 lollollol

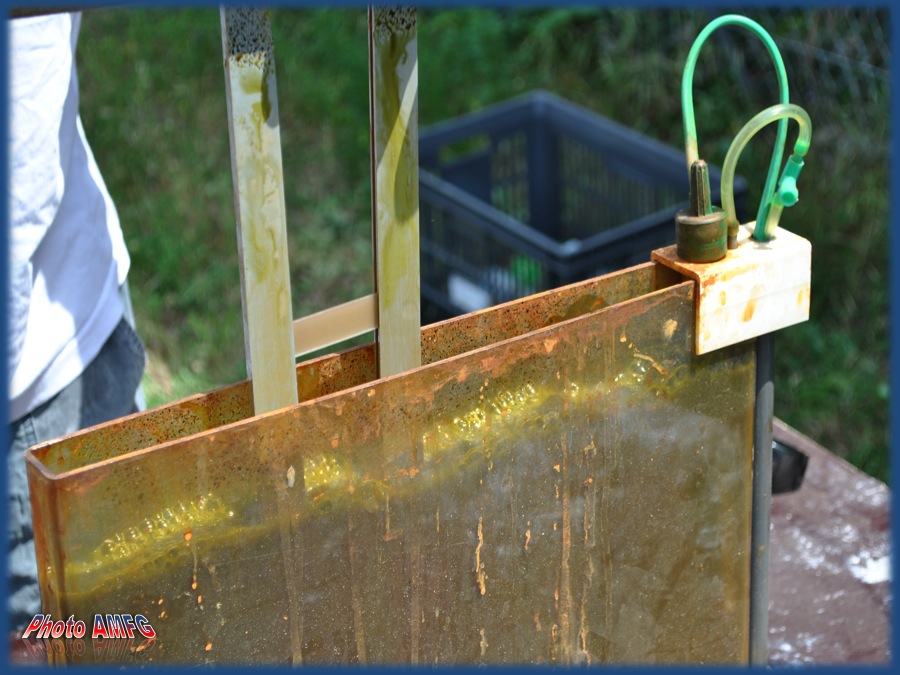

Ce travail se fera plus rapidement si le produit est chaud et agité par une pompe d'aquarium.

Etape n°13 lollollol

Ce produit tache donc prendre des précautions en conséquence.!!!

Etape n°14 lollollol

Le cuivre disparait aux endroits non protégés

Etape n°15 lollollol

De 10 à 25 minutes sont nécessaires pour un bon travail. Une fois sorti de la graveuse, bien rincer le circuit à l' eau

Etape n°16 lollollol

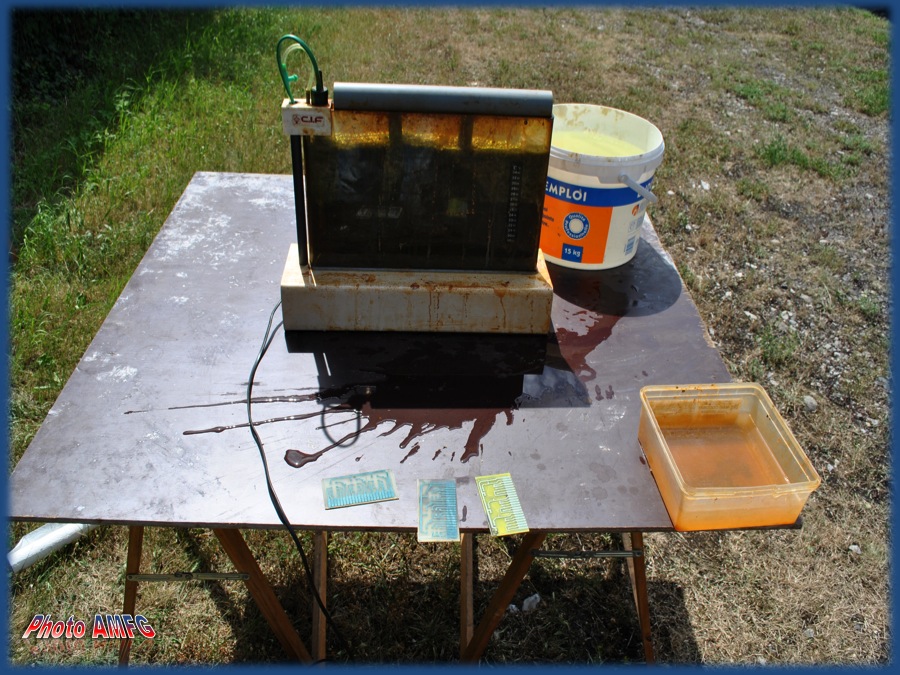

la GRAVEUSE

Etape n°17 lollollol

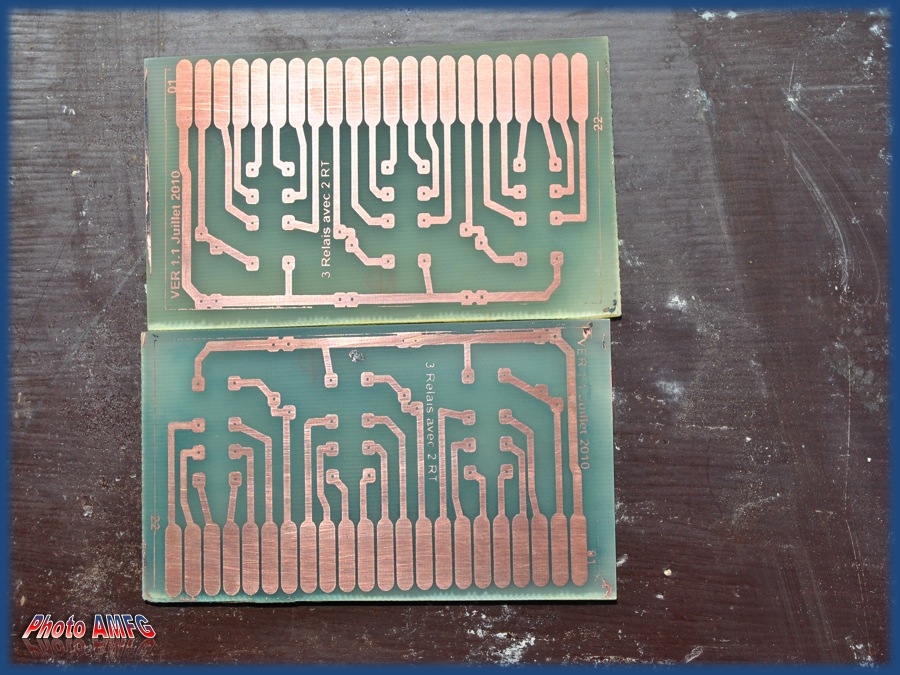

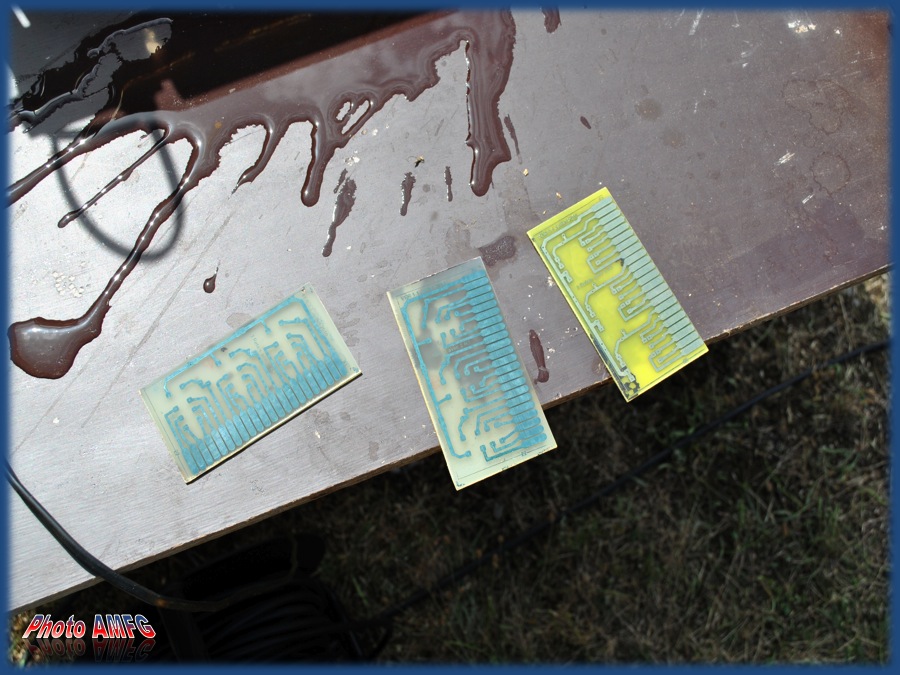

3 circuits après rinçage

Etape n°18 lollollol

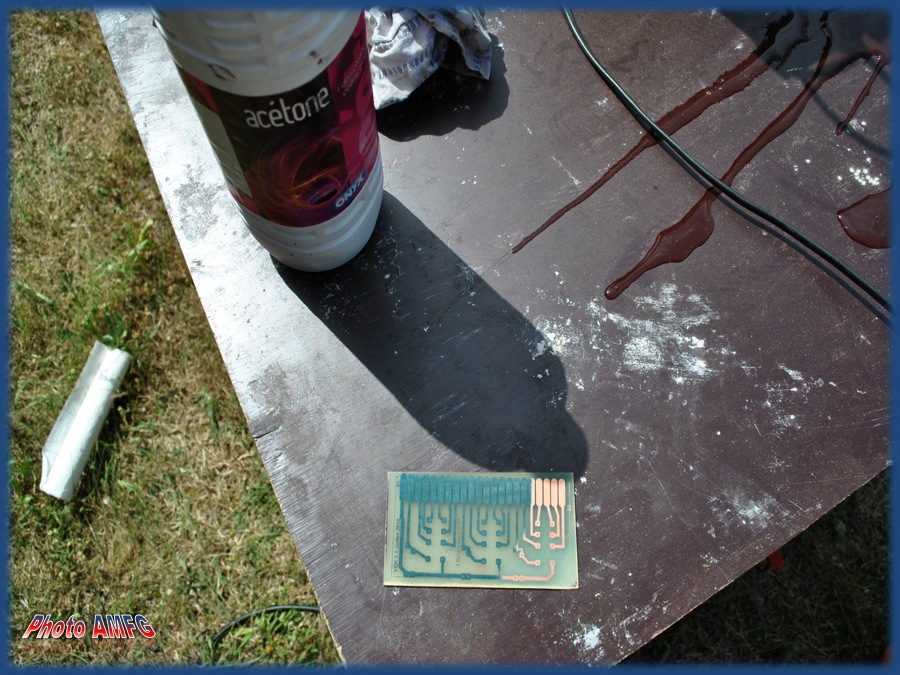

Nettoyage de la résine restée sur les pistes avec de l' acétone : le cuivre apparaît

Etape n°19 lollollol

Une fois nettoyé, on peut percer le circuit et souder les composants ensuite passer une bombe de vernis pour protéger les pistes de l' oxydation

Au suivant... lollollol
