Caisses de transport AMFG

Caisses de transport des adhérents de l’AMFG puisque le club ne possède pas de materiel roulant !
C1-Comment entrer tout ce matos dans cette caisse ?

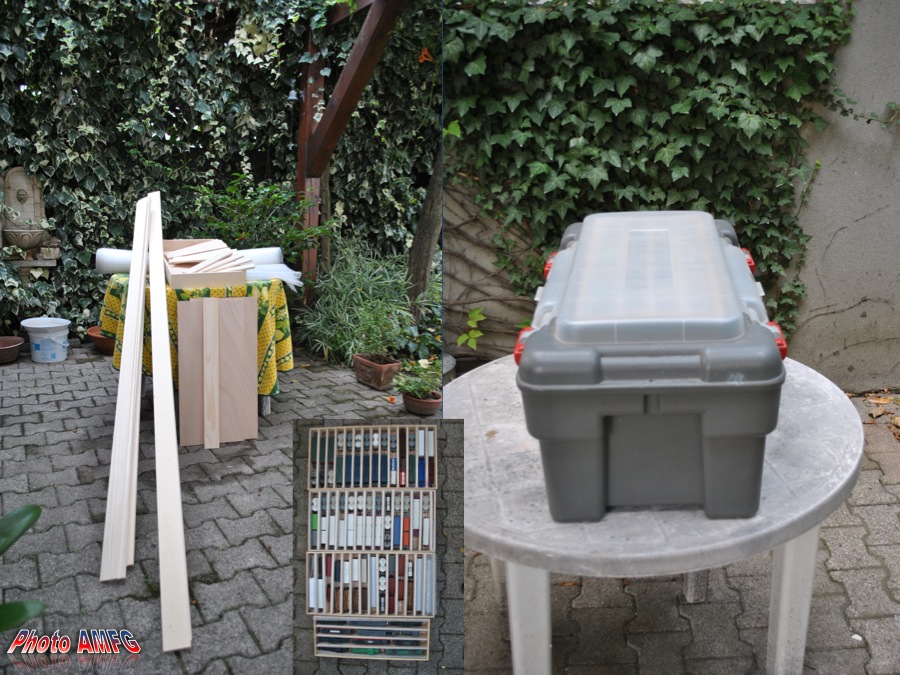

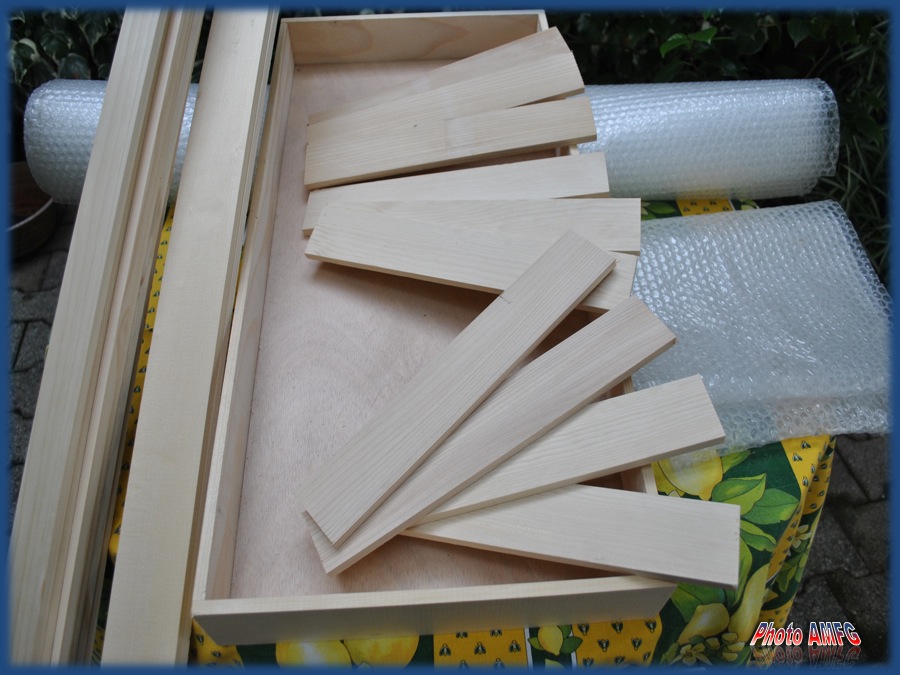

C2-Toutes les fournitures nécessaires
5 Tasseaux 9 x 70mm L 2,5m réf Leroy Merlin 68180651 prix 7,90 TTC 39,50 TTC
5 Tasseaux 9 x 56mm L 1,98m réf L’Entrepôt du Bricolage 254977 prix 6,23 TTC 31,15 TTC
Fond 1 : contreplaqué de 10mm : 600 x 210 x 10mm prix
Fond 2 : contreplaqué de 10mm :655 x 310 x 10mm prix
Fond 3 : contreplaqué de 10mm :665 x 320 x 10mm prix
Fond 4 : contreplaqué de 10mm :675 x 330 x 10mm prix total des fonds 21,36 TTC
Prix total 39,50+31,15+21,36=92,01 TTC
Isolant à bulles :magasin de bricolage largeur 1m longeur 10m prix 6,50€ TTC
Caisse plastique ALLIBERT réf : (J 05610 nom Voyageur) à vérifier la Réf prix 59,90€ les 3 en soldes

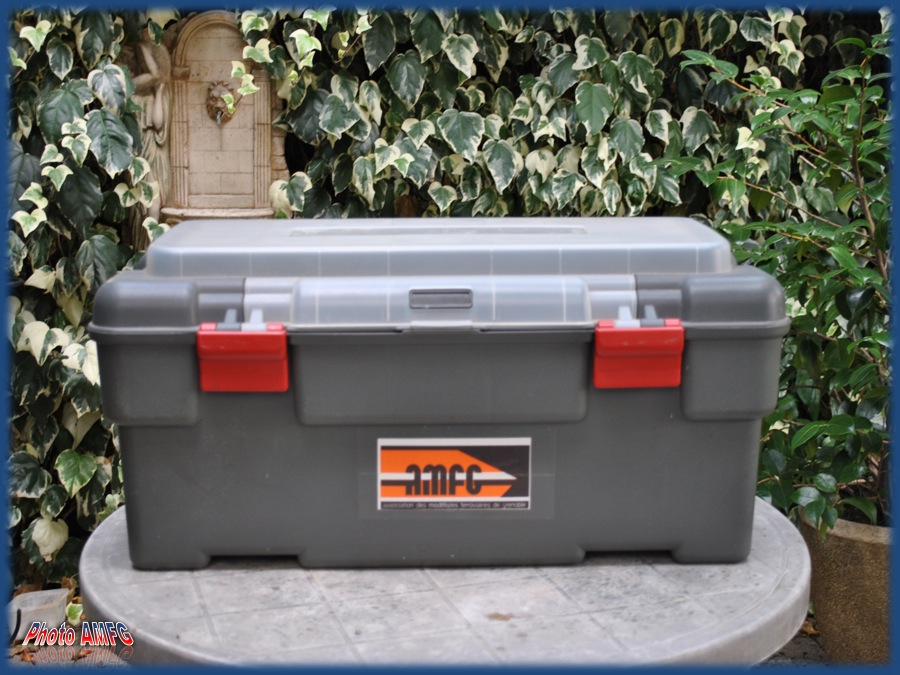

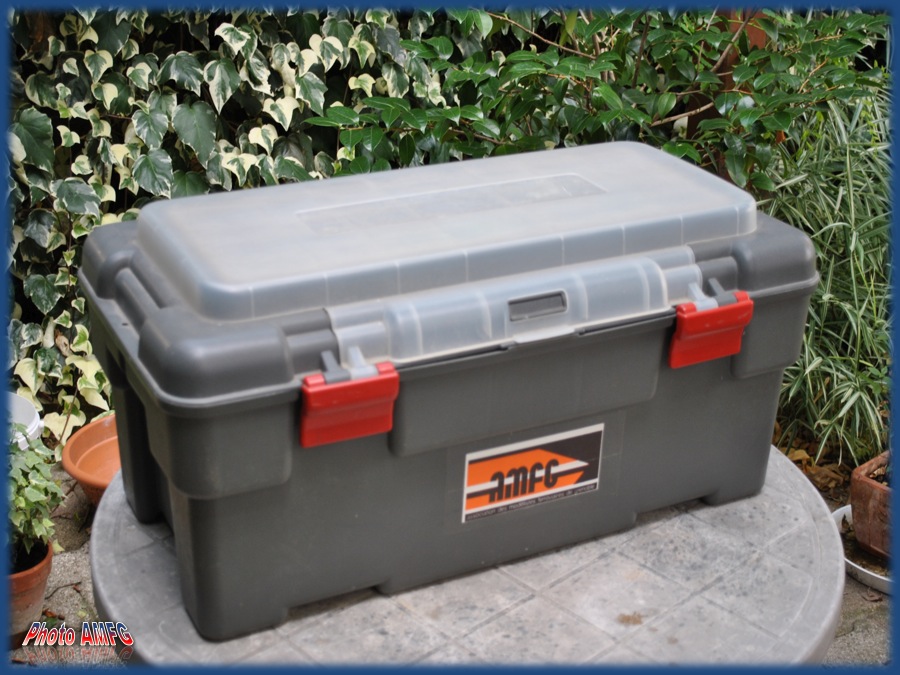

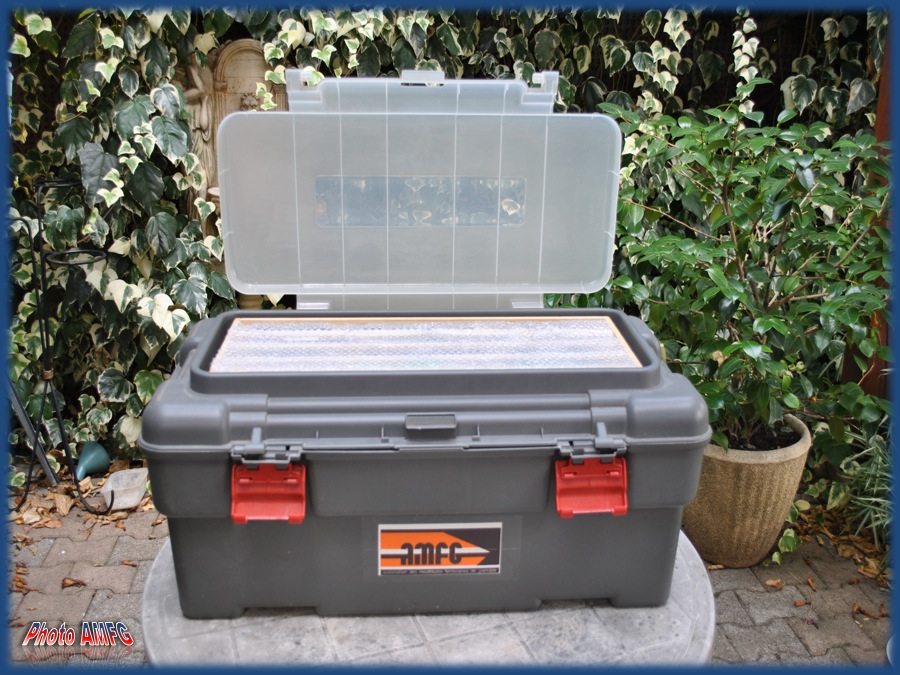

C3-La caisse fermée

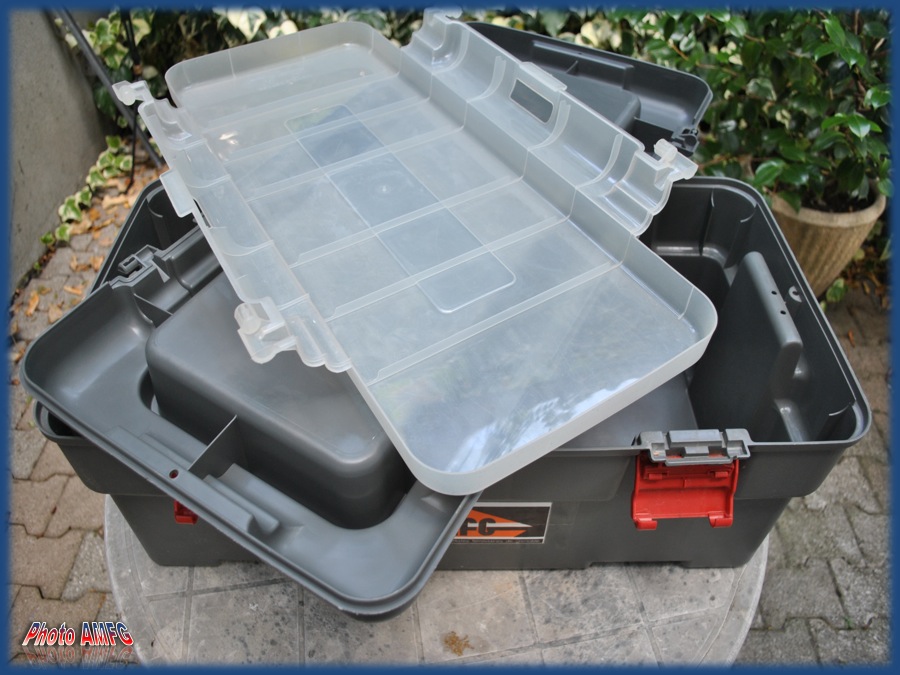

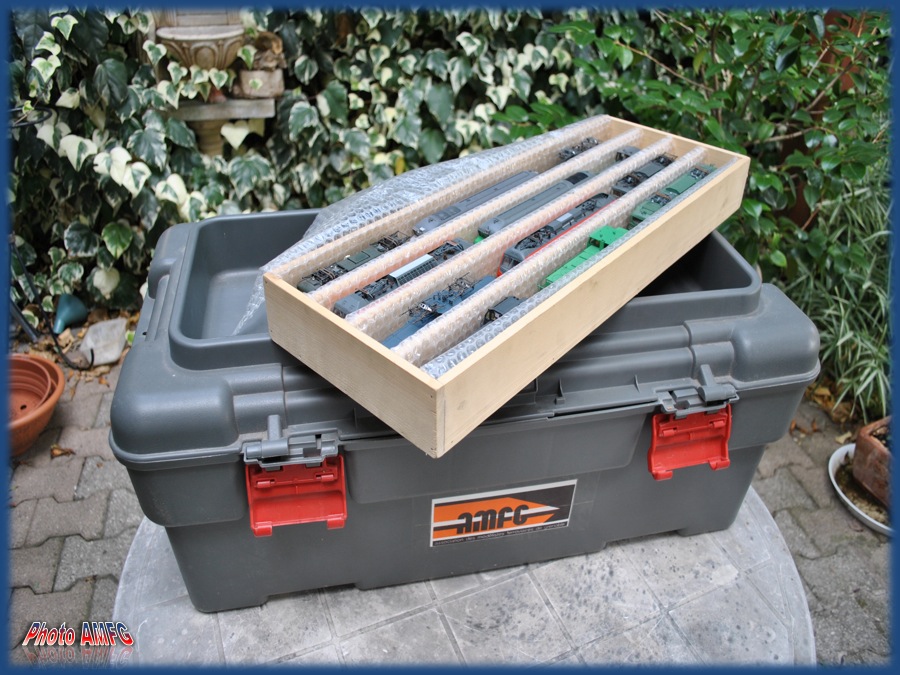

C4-La caisse et ses couvercles

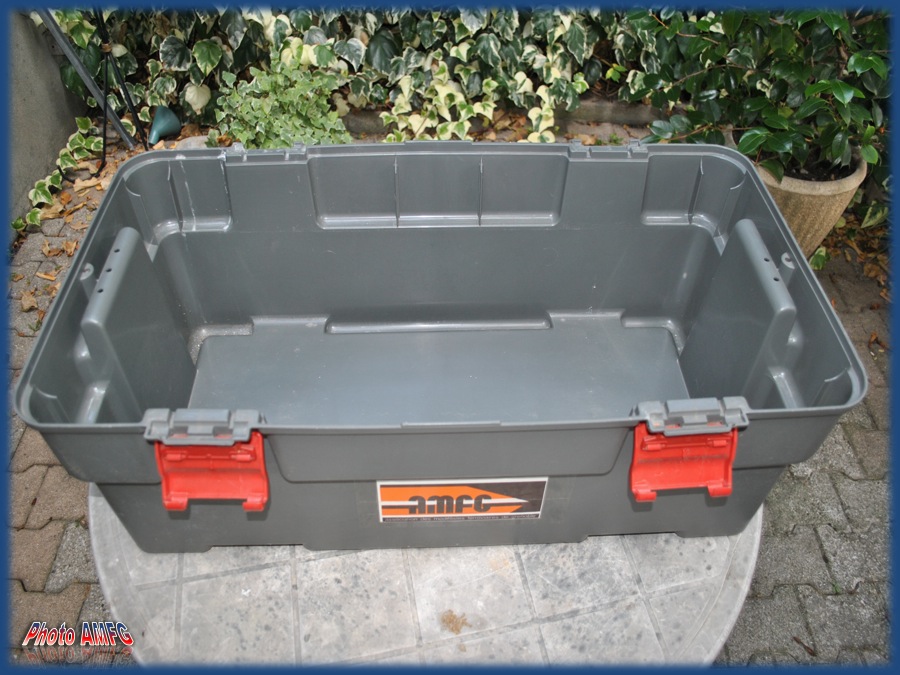

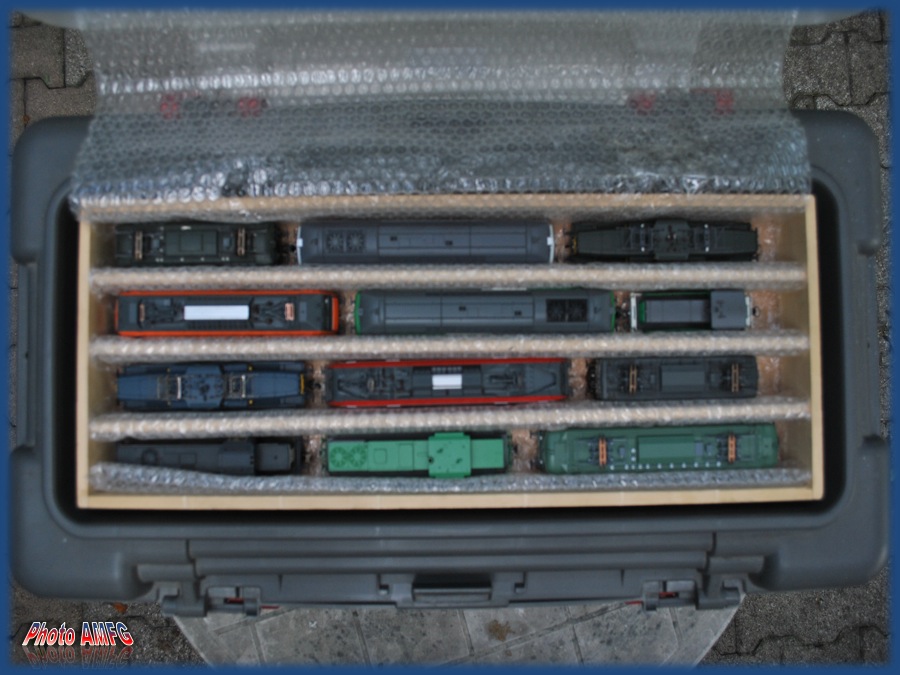

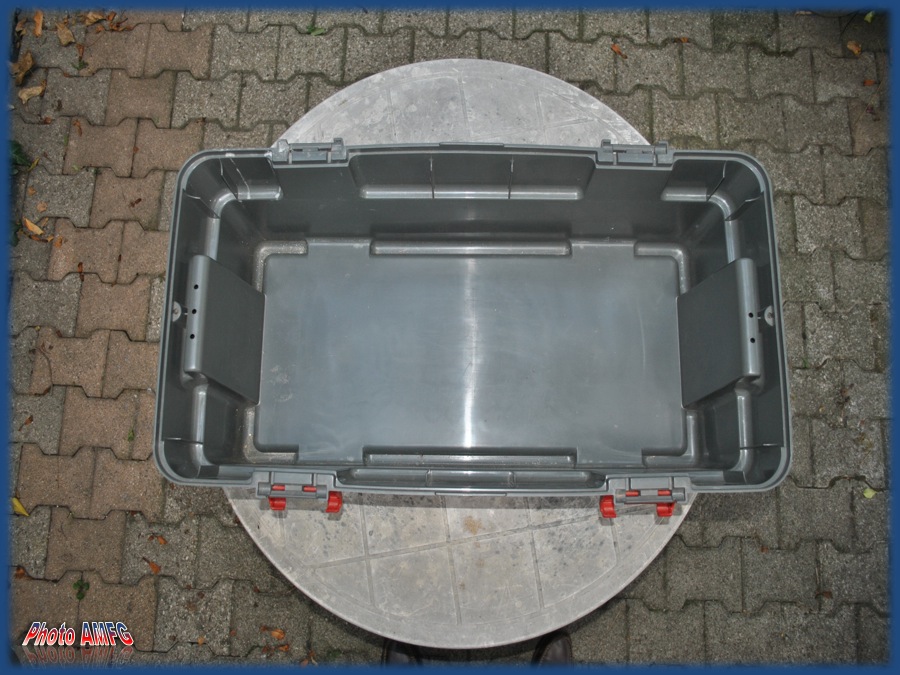

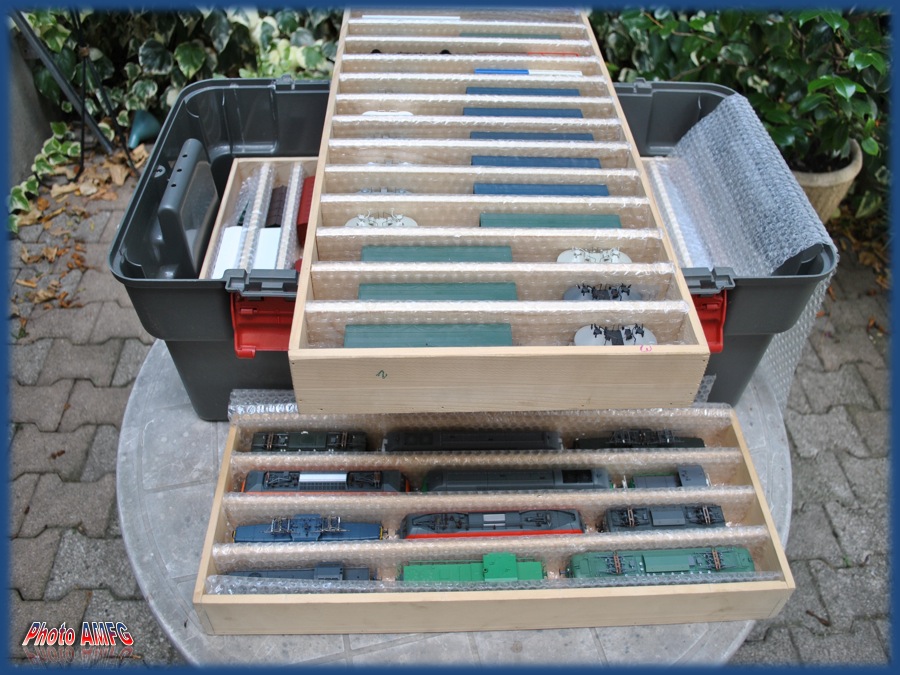

C5-La caisse ouverte

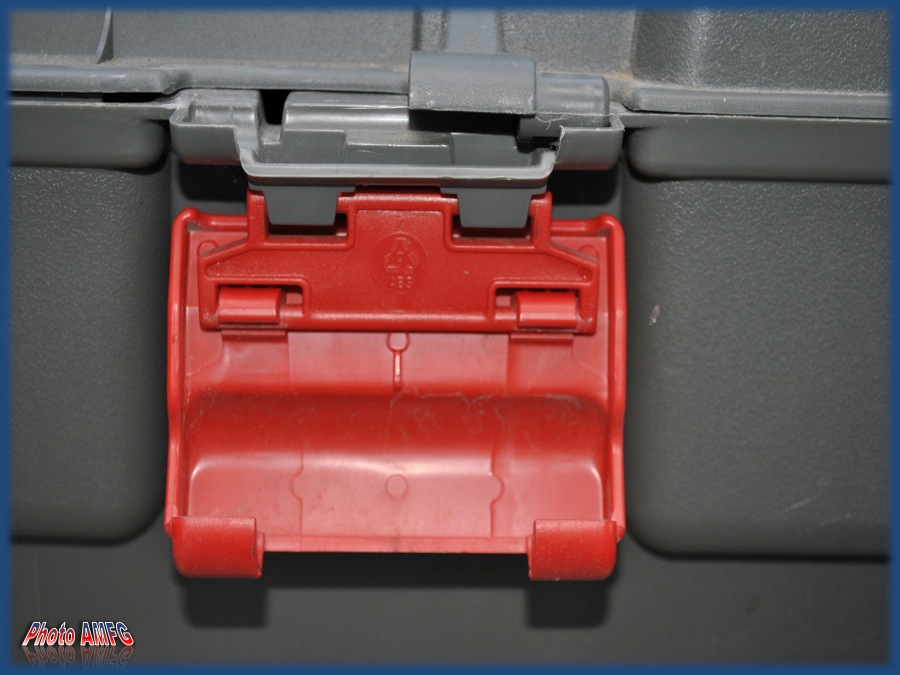

C6-Une poignée ouverte

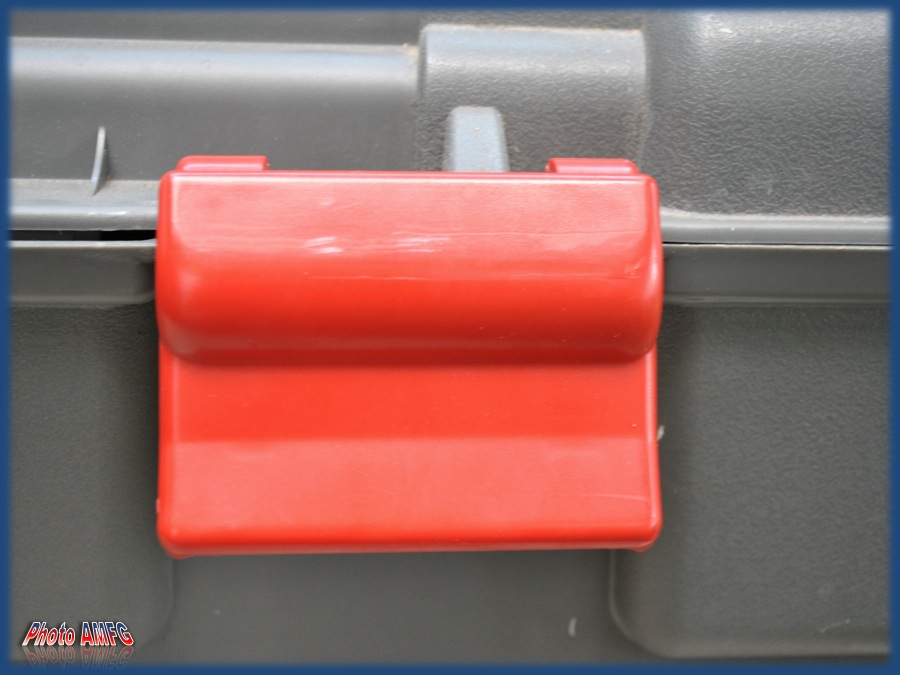

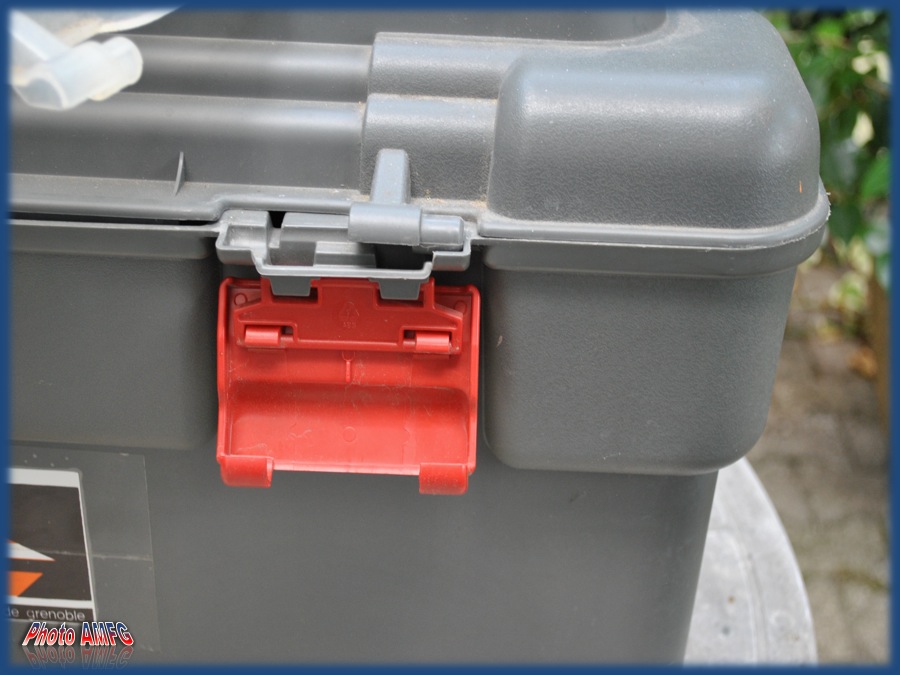

C7-Une poigner fermée


C8-passons au montage d'un casier

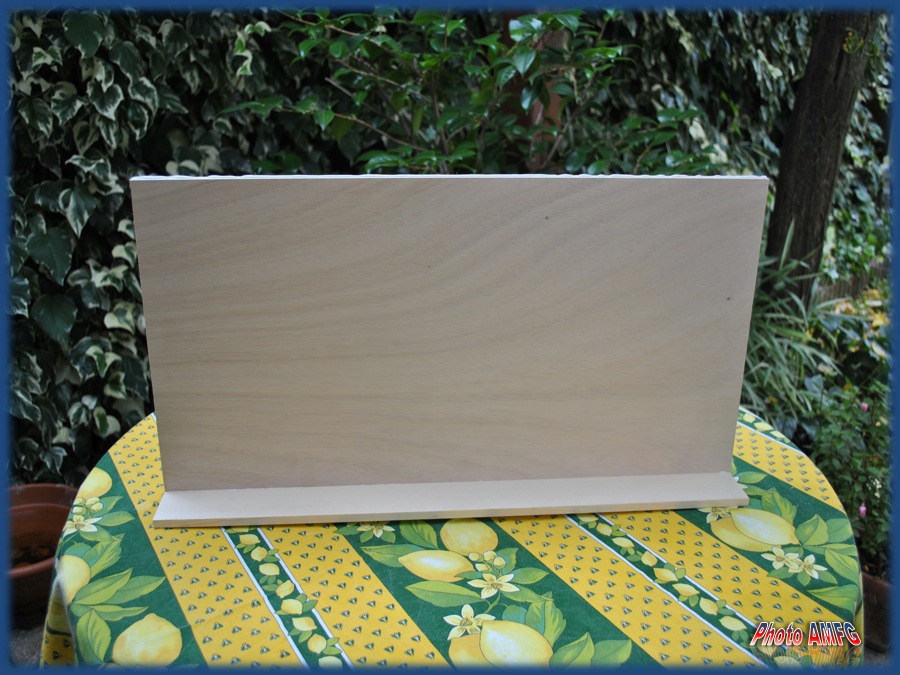

C9-Découper une longueur de tasseau 9x70 identique au fond n°4 (675mm) et les assembler par collage et pour renforcer, clouer sur le tasseau

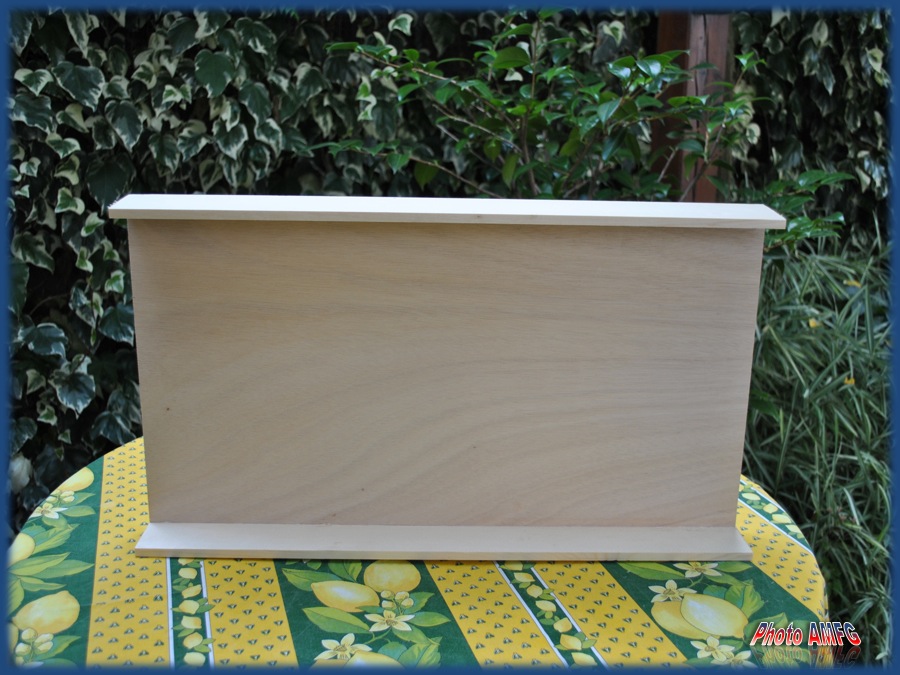

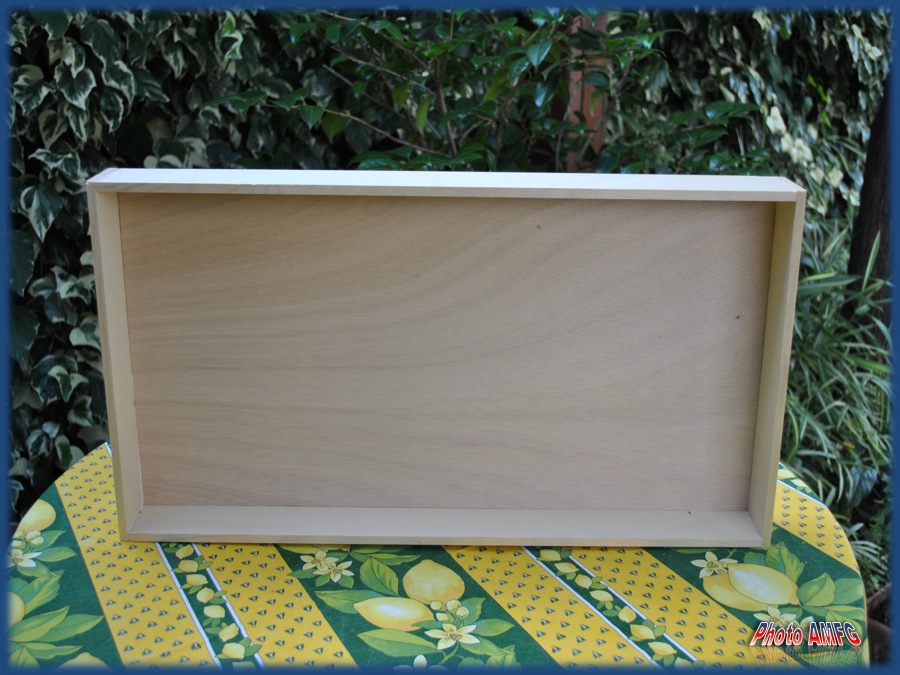

C10-Identique à l’opposé

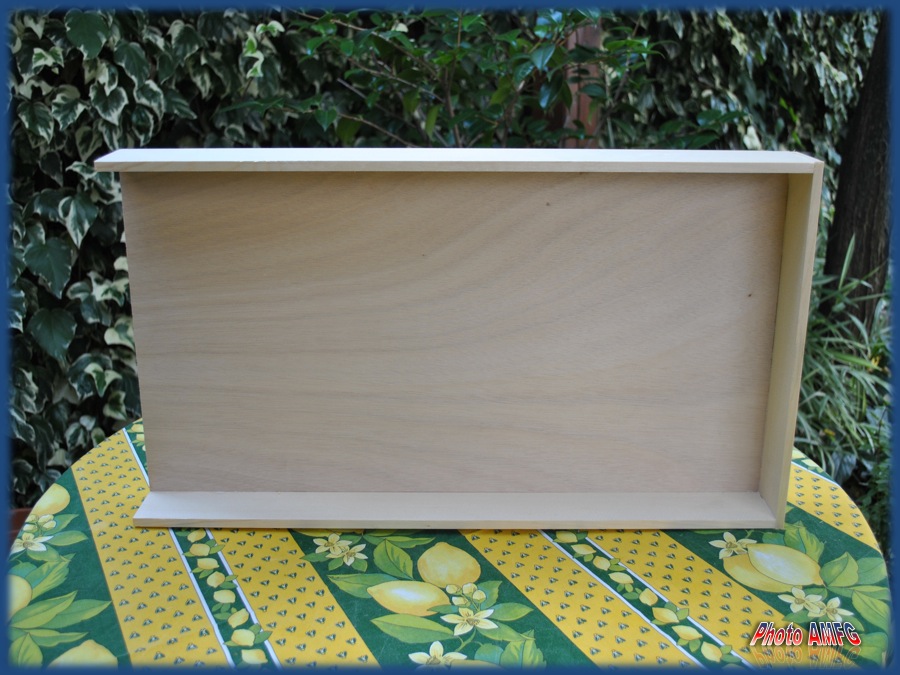

C11-Mesurer les 2 extrémités du tasseau et découper le 3ème tasseau, coller et clouer

C12-La même chose pour le 4ème tasseau

C13-Découper 2x1m de protection à bulles pour la longueur et 330mm pour la largeur

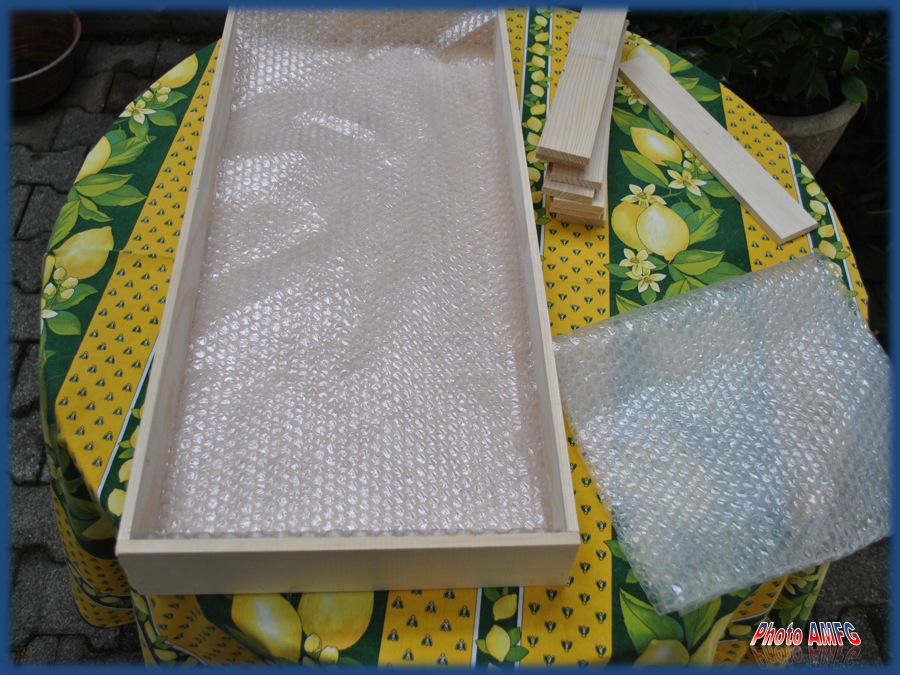

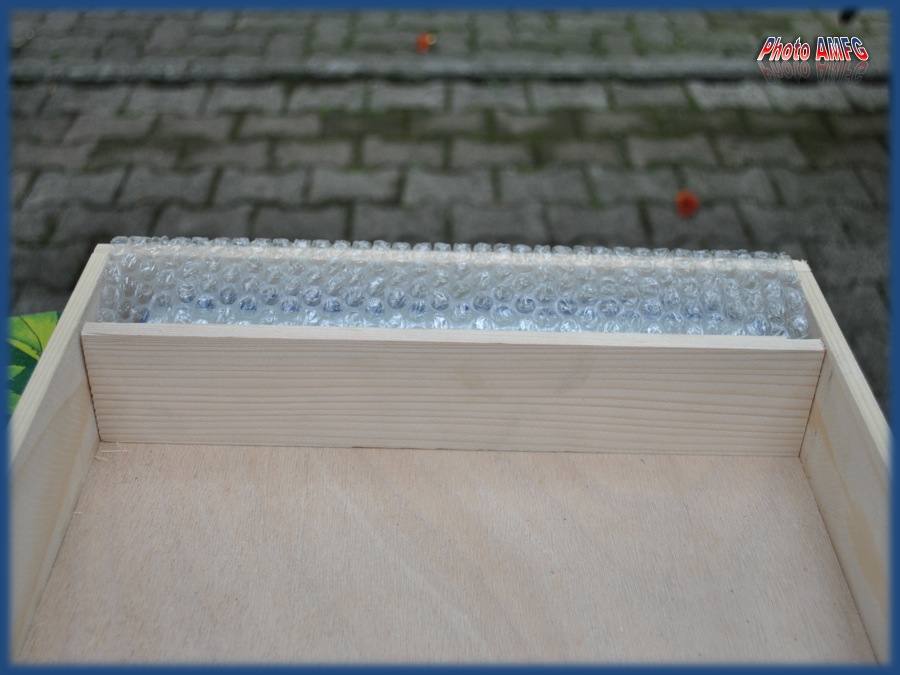

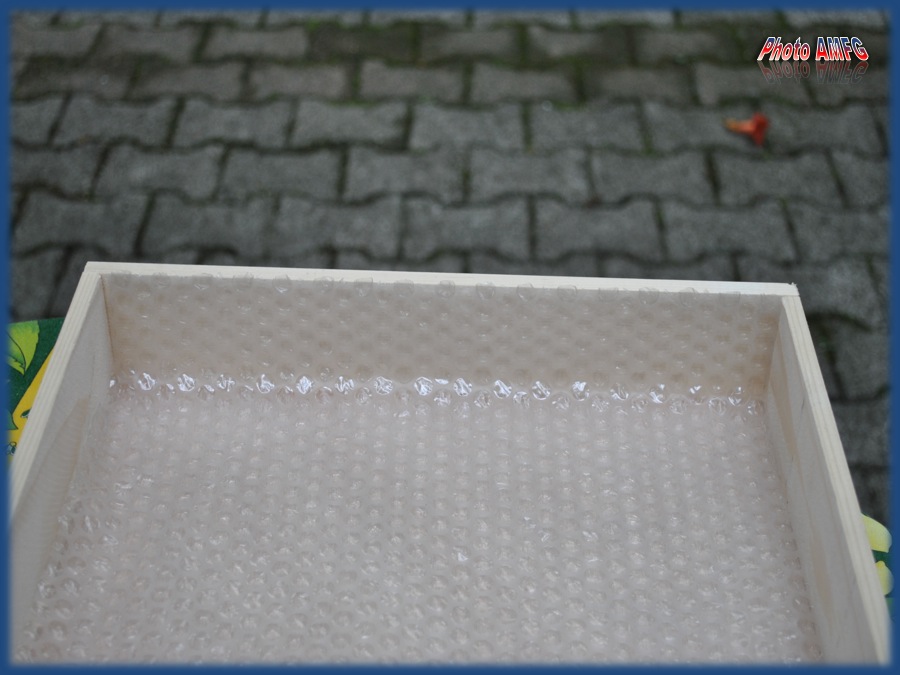

C14-Positionner la protection comme sur la photo, la partie lisse de la protection dessus

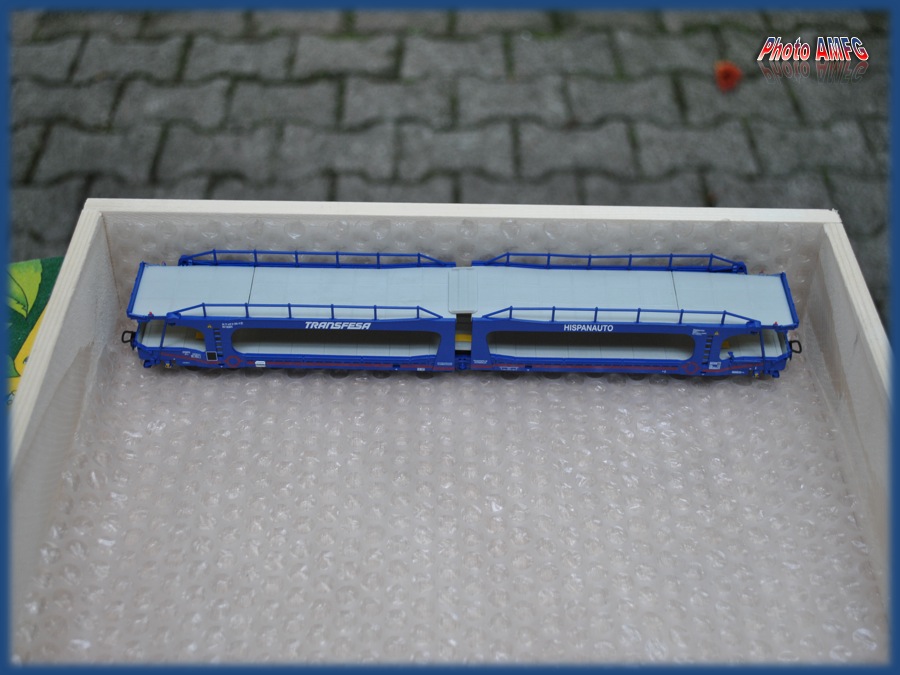

C15-Poser votre 1er wagon, les attelages ne doivent pas toucher la caisse

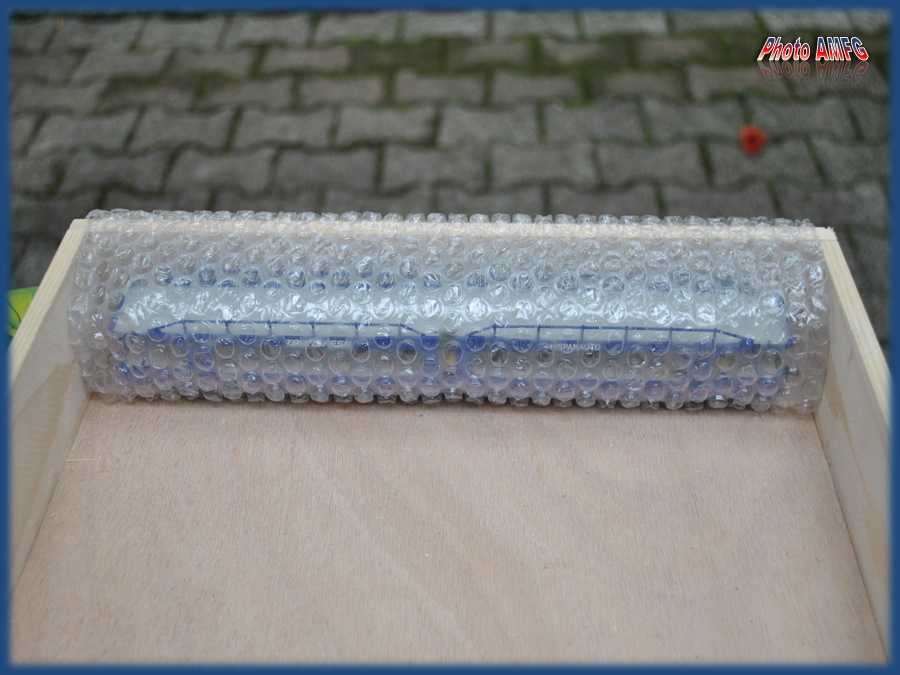

C16-Recouvrir le wagon avec la protection

C17-Découper les intercalaires de 330mm de long dans du tasseau de 9x56, l'intercalaire doit rentrer facilement, cela permettra de faciliter l’ajustement du wagon et son extraction par la suite

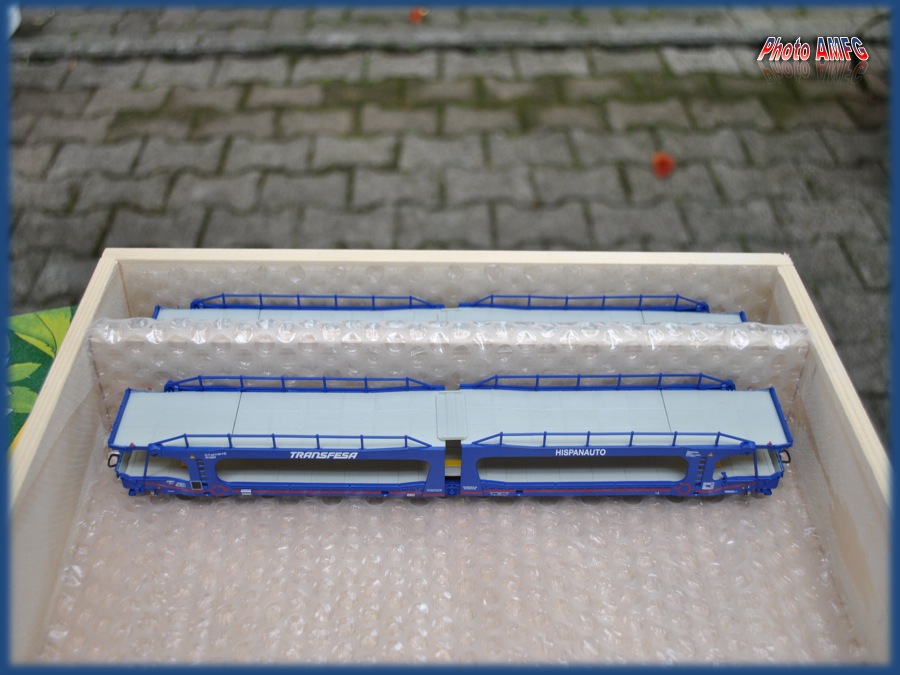

C18-Rabattre la protection sur l ‘intercalaire et placer un 2ème wagon

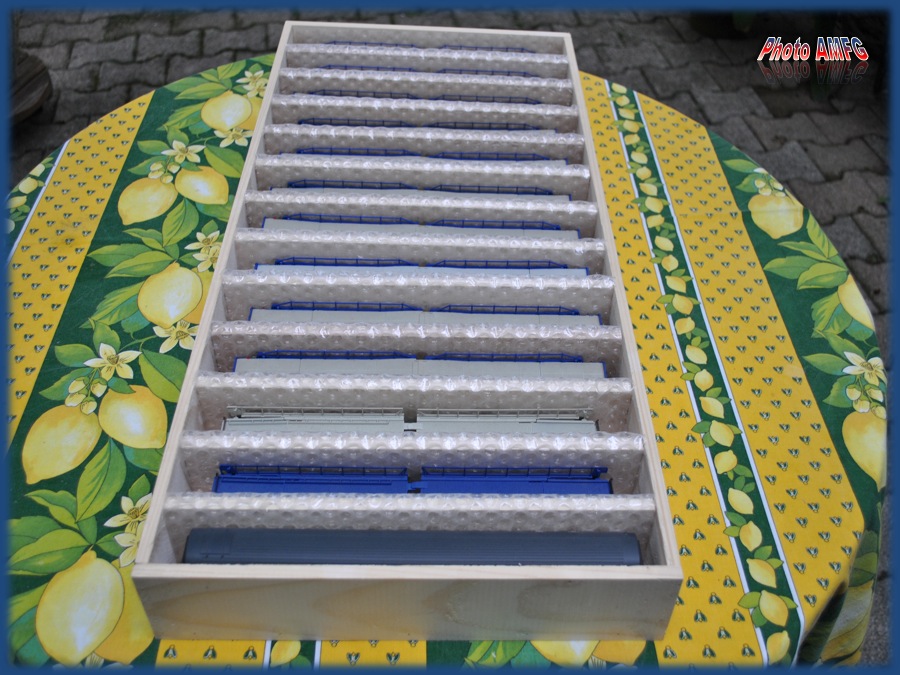

C19-Ainsi de suite

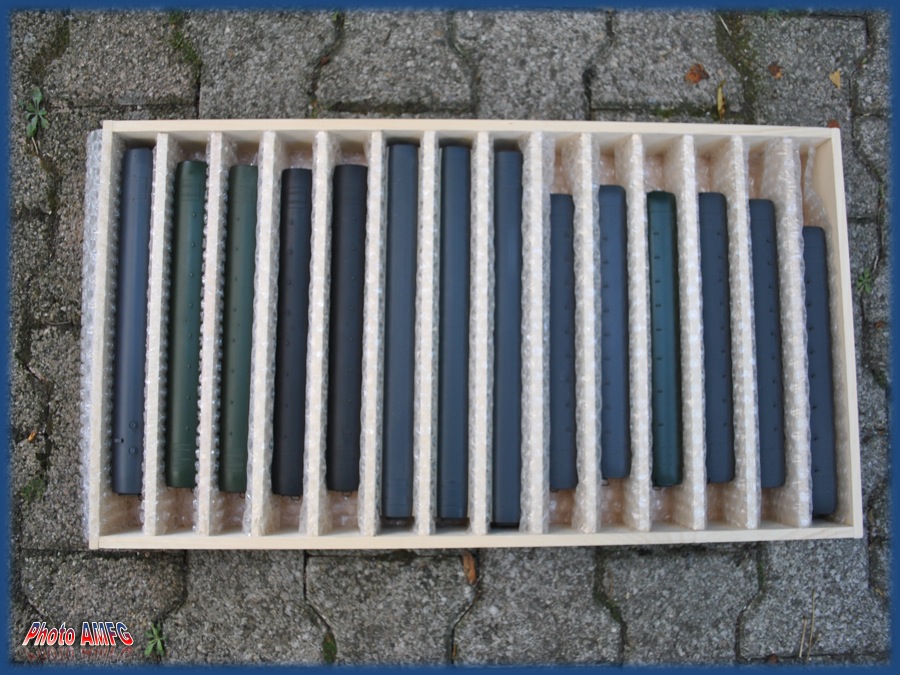

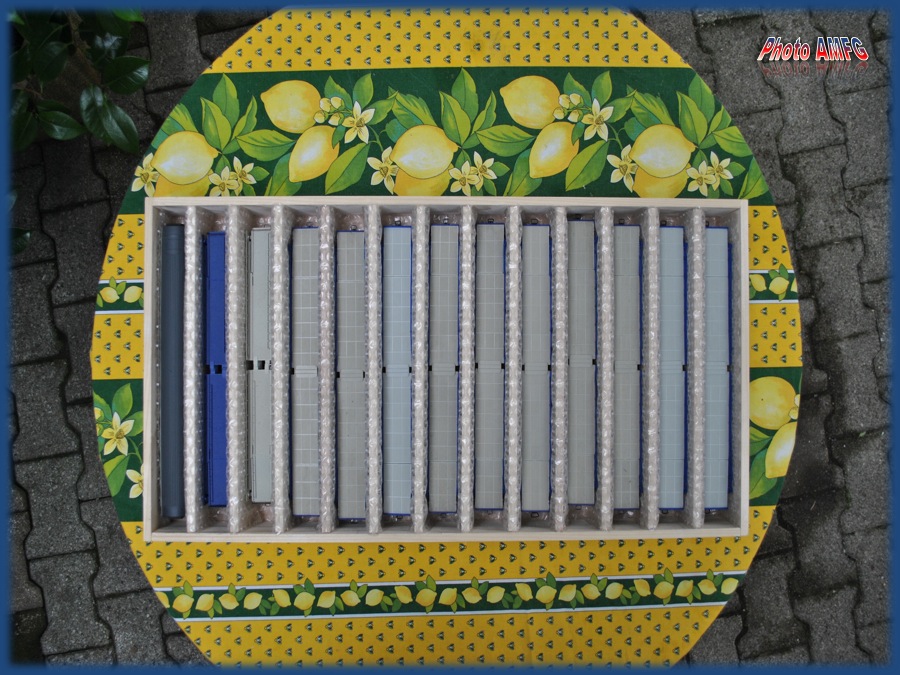

C21-Vue d'un casier complet

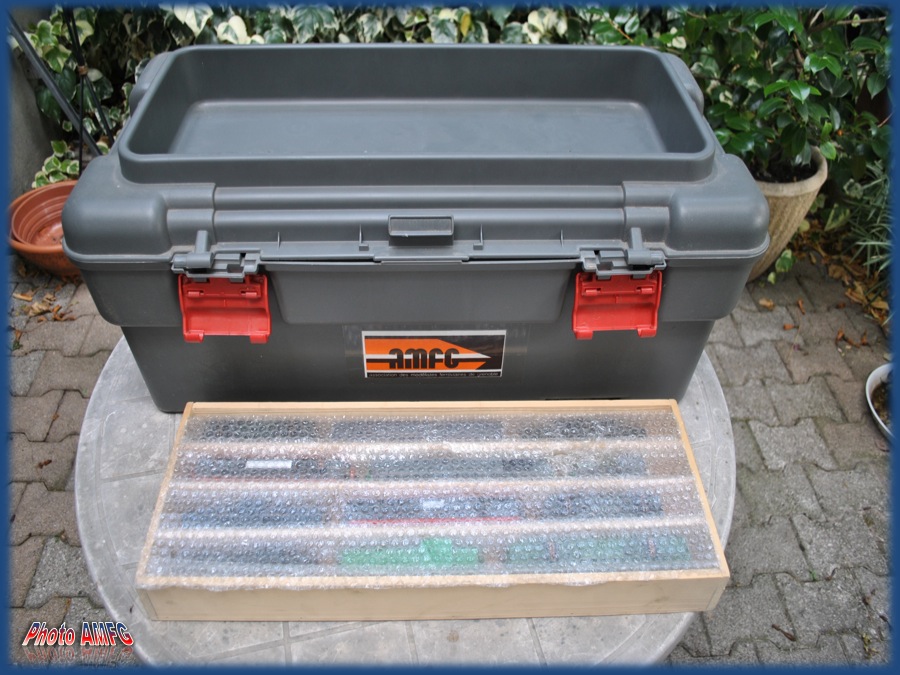

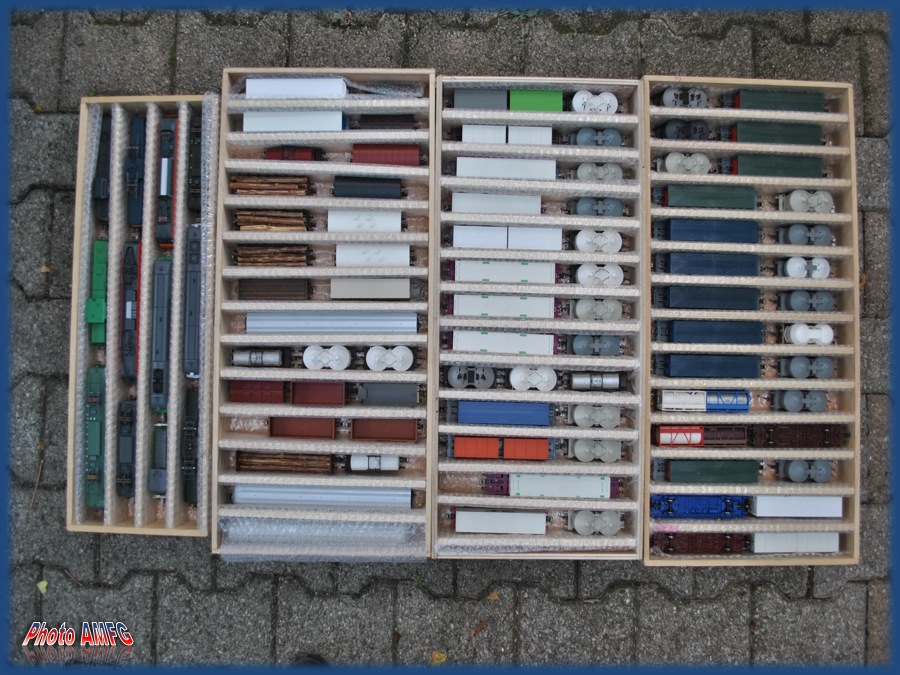

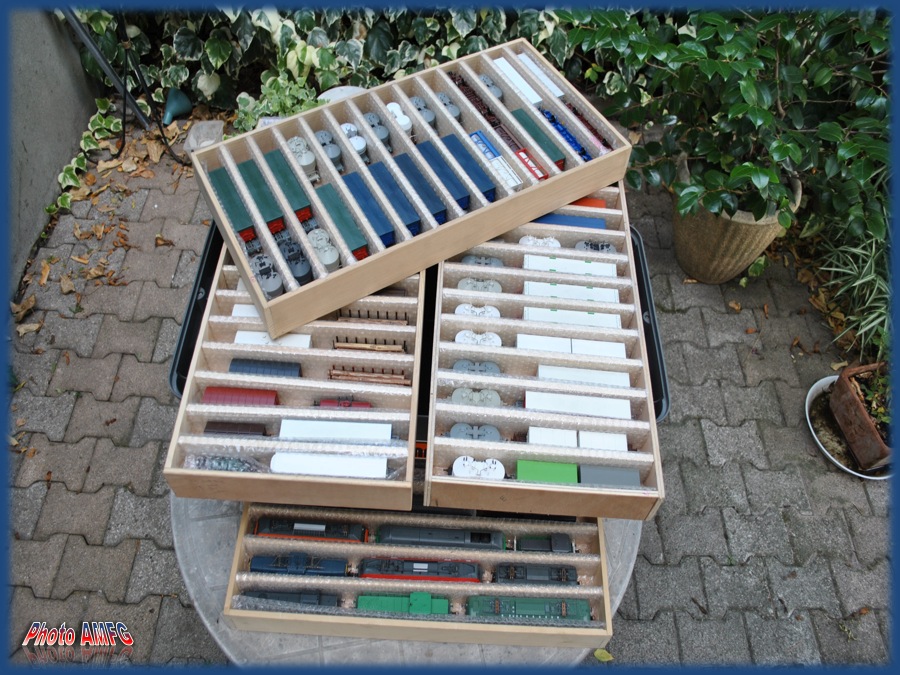

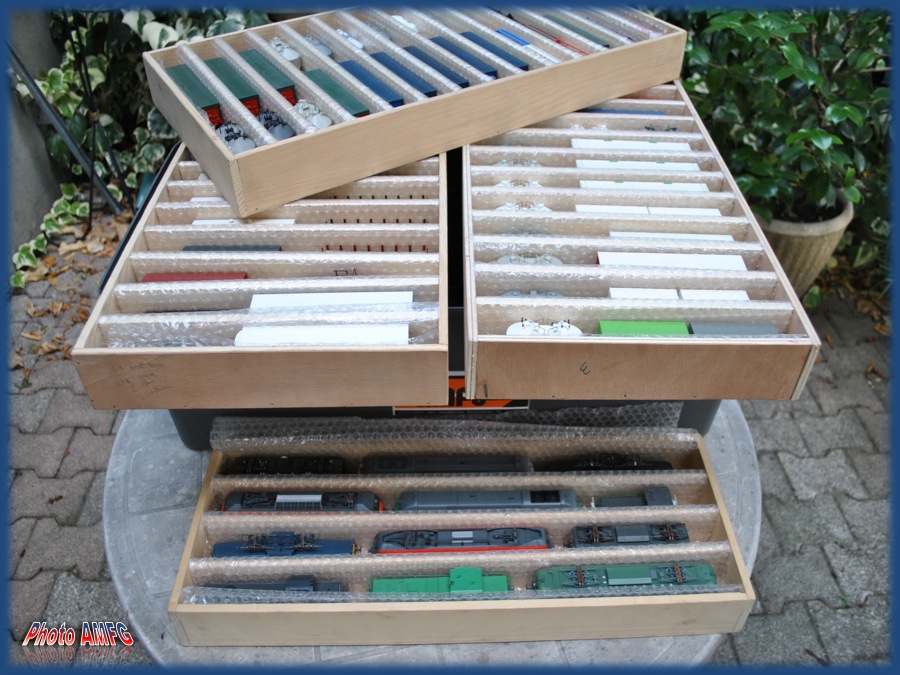

C22-Vue de l ‘ensemble des casiers d'une caisse

C23-80 wagons, 12 loco, poids total à porter plutôt à deux!

C24-Dimension du fond des 3 casiers intérieurs (wagon) pour la découpe : contre- plaqué 10mm 675 x 330-665 x 320-655 x 310mm

C25-Dimension du fond du casier supérieur (loco) pour la découpe : contre-plaqué 10mm 600mm x 210mm

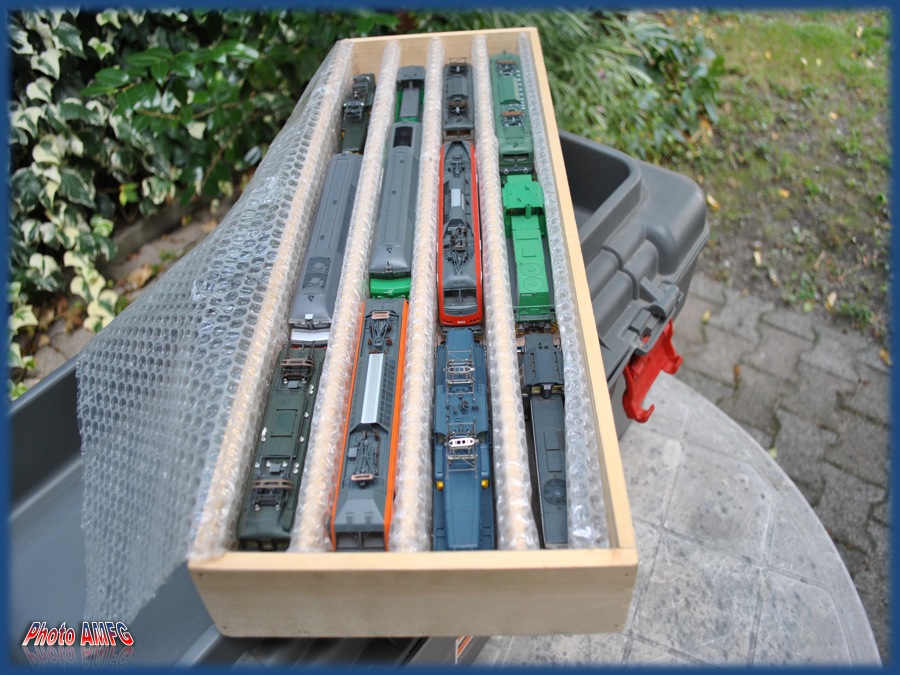

C26-La protection et les 3 intercalaires du casier loco se posent dans le sens de la largeur (longueur des intercalaires : 600mm - tasseau 9x56)


C27-Petite astuce : on découpe la protection dans la largeur du rouleau en général donc il vous faudra 2 morceaux pour équiper un casier. Arrangez –vous pour pouvoir couvrir l’ensemble du casier avec la protection une fois terminé

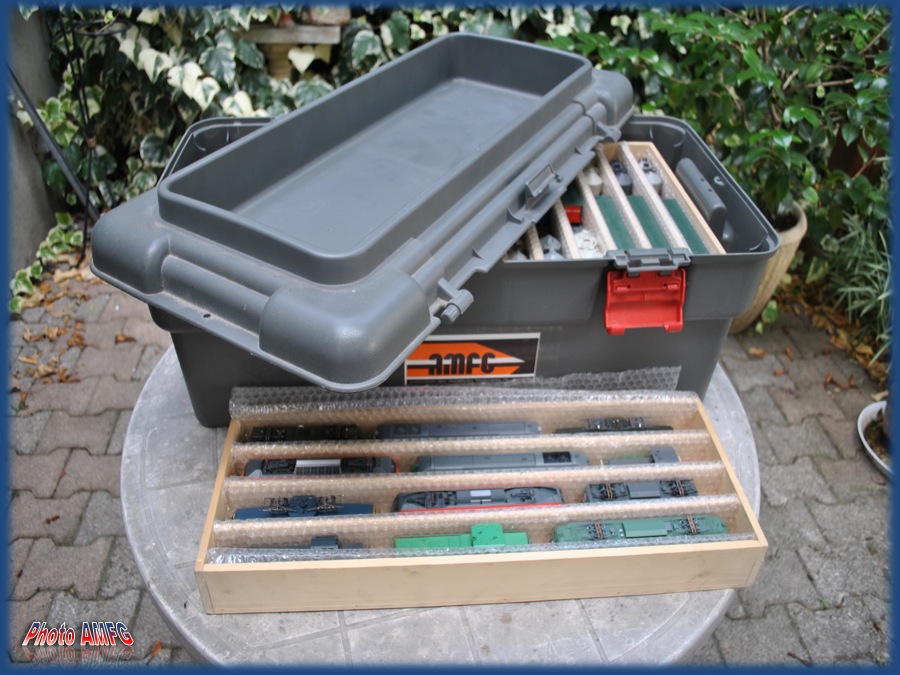

C28-Vous pouvez aussi caler vos locos entre attelages plus prudent

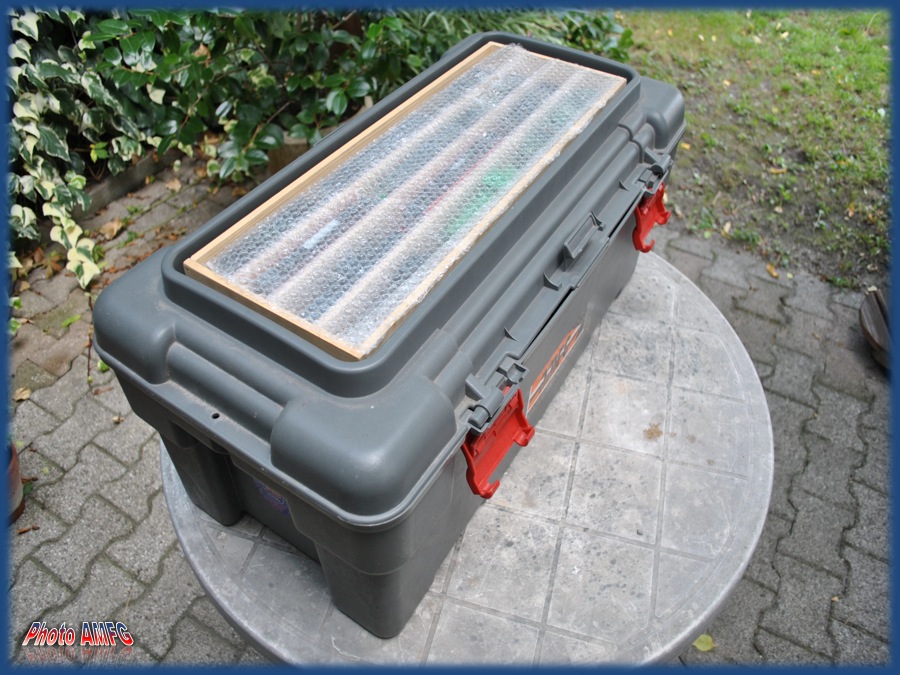

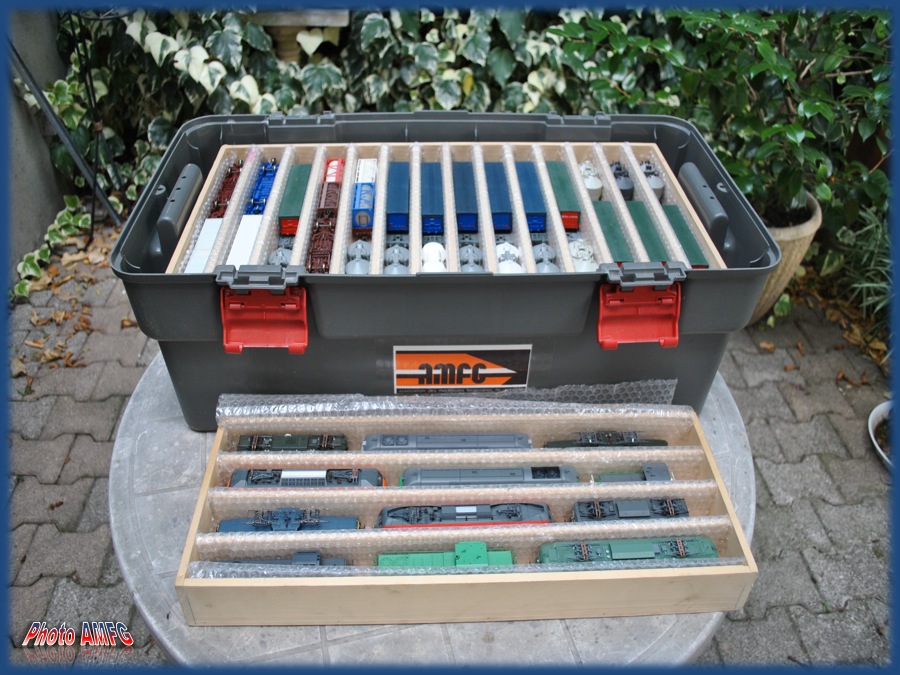

C29-Et voilà le travail

C30-Un grand casier de voiture voyageur ou les corails de 320mm rentre également
