Dépot AMFG

CONSTRUCTION DU DEPOT POUR MACHINES A VAPEUR ET ELECTRIQUES DU RESEAU HO de L’AMFG
Le 3 février 2018 nous commençons la construction du dépôt. C’est parti !!!
Lieu de l'intervention

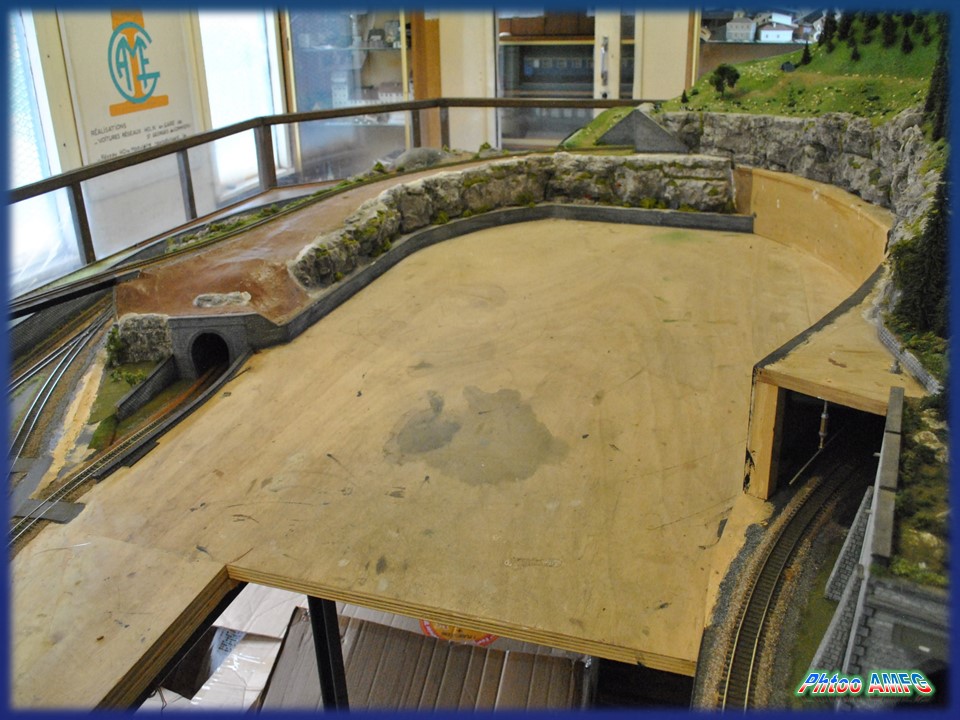

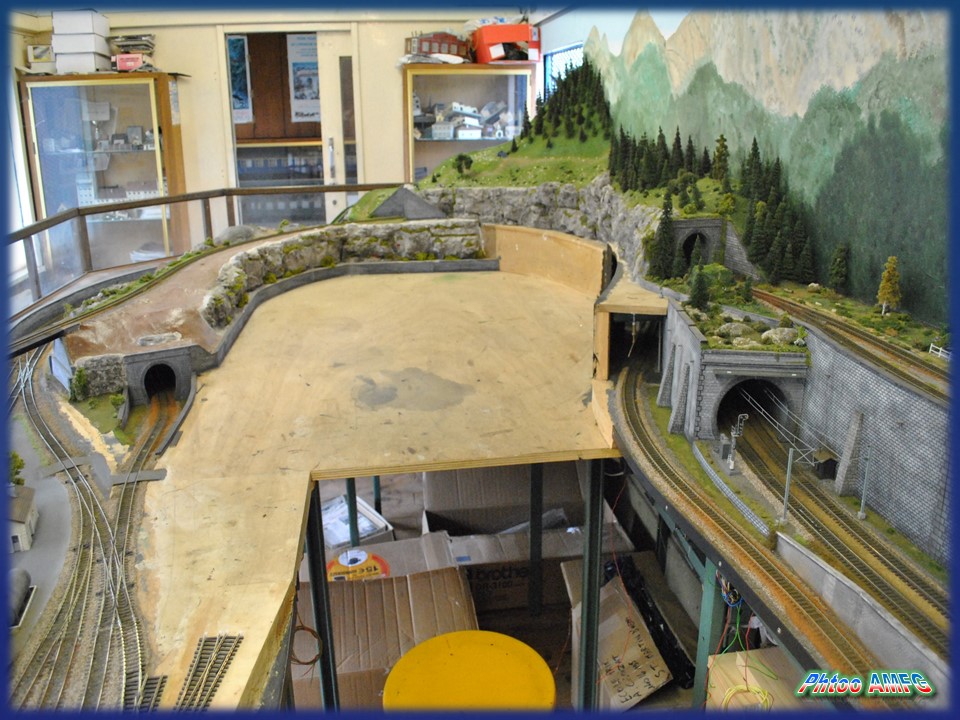

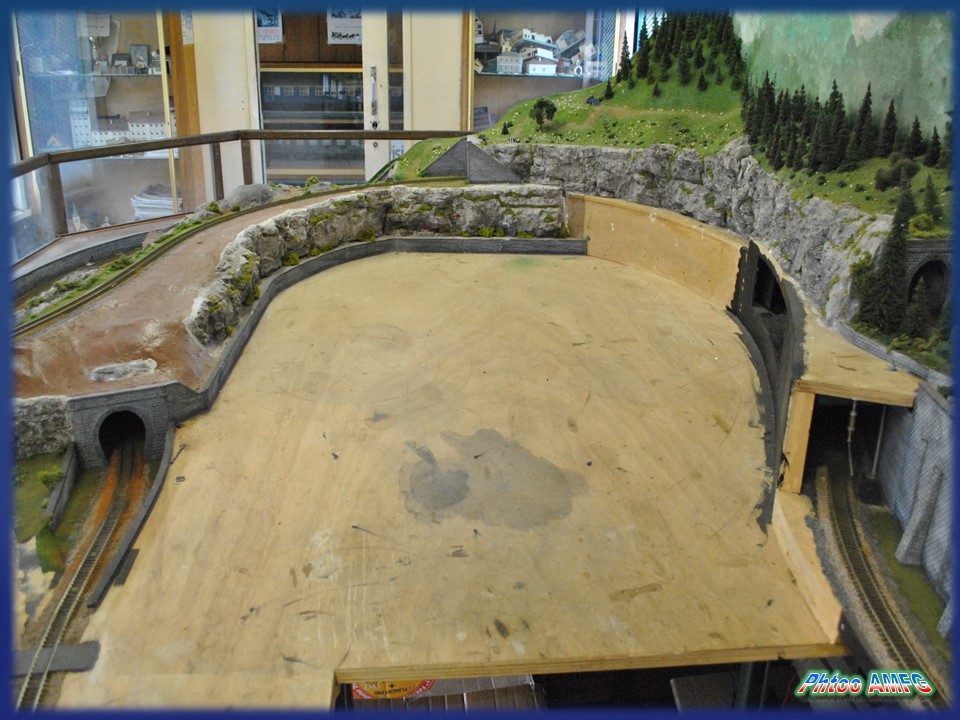

L’emplacement est défini depuis longtemps, un plateau de CP marine en 22mm constitue le support du dépôt

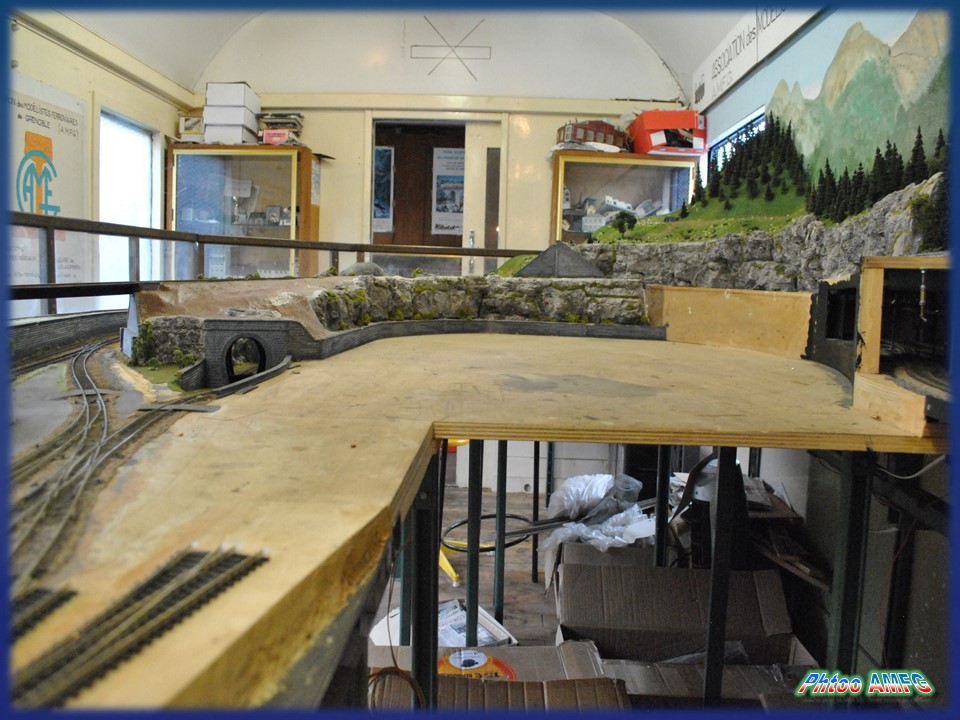

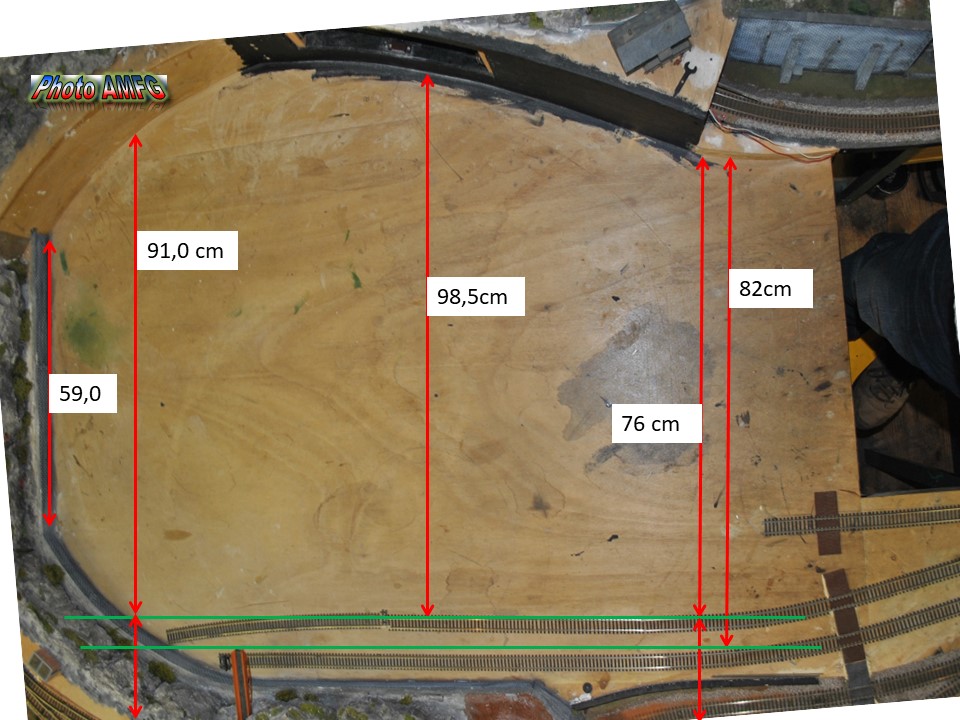

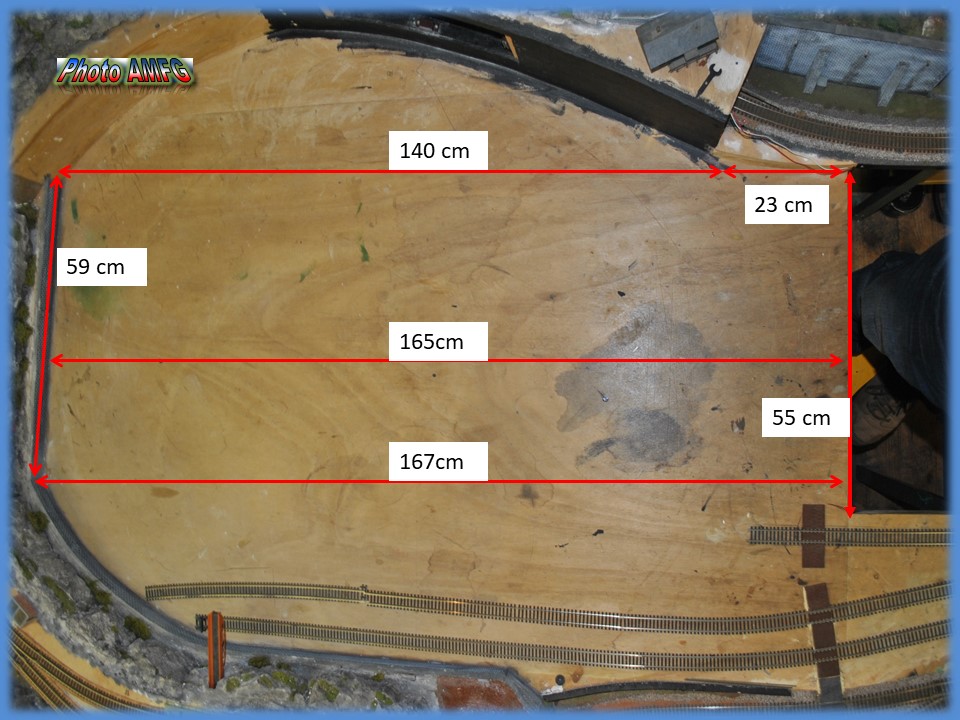

Les dimensions du dépôt

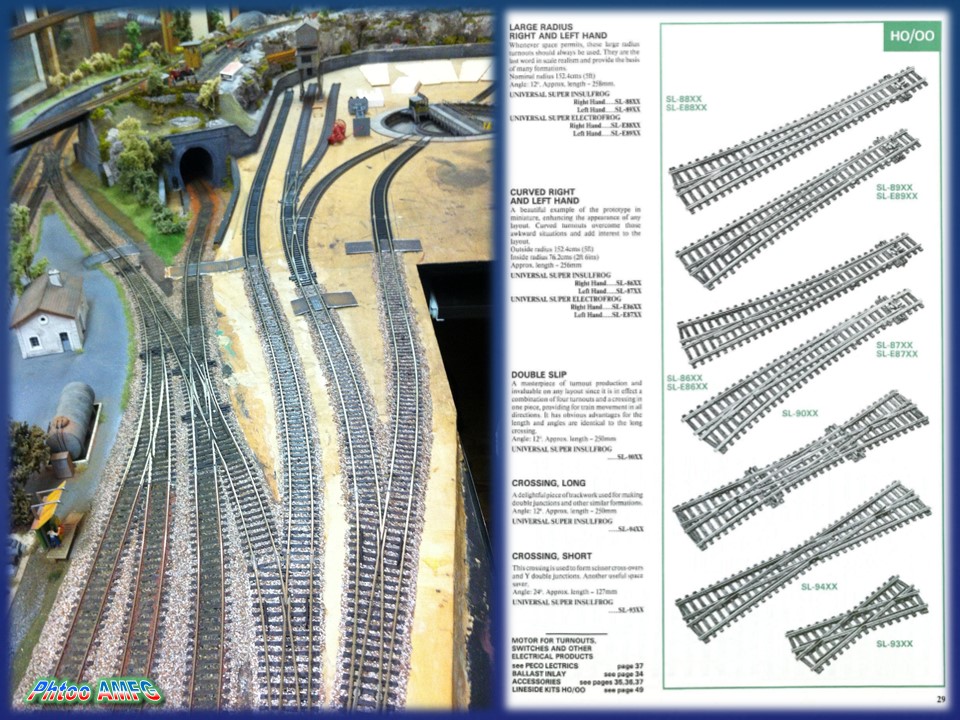

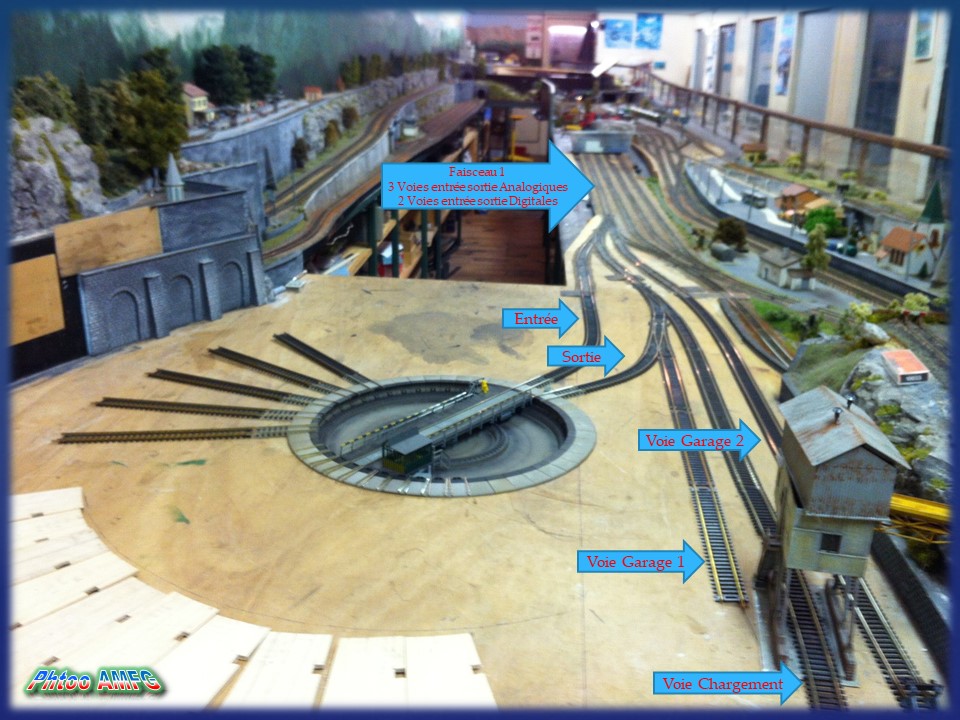

Le faisceau de voie d’accès à la rotonde est réalisé avec du matériel PECO code 100

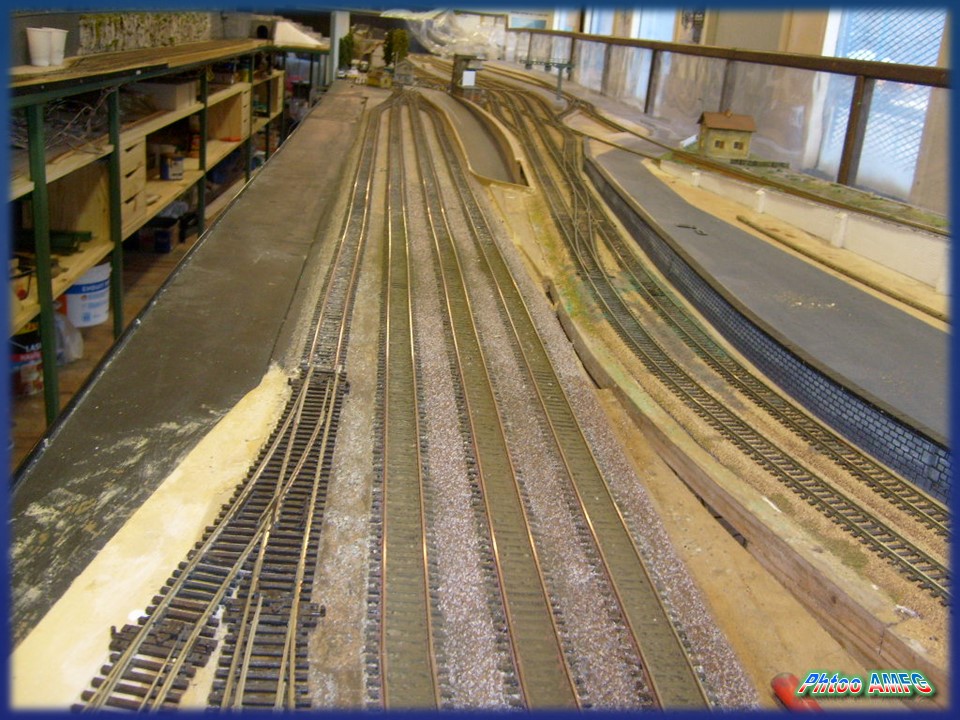

Sur le côté gauche, 2 voies de garages et 1 voie d’accès au chargement de ballaste

Sur la gauche, l’entrée et la sortie de la plaque tournante qui desservira 6 voies couvertes en alimentation digitale et 4 voies en alimentation analogique 3 voies non couvertes en alimentation analogique et 2 en digitale

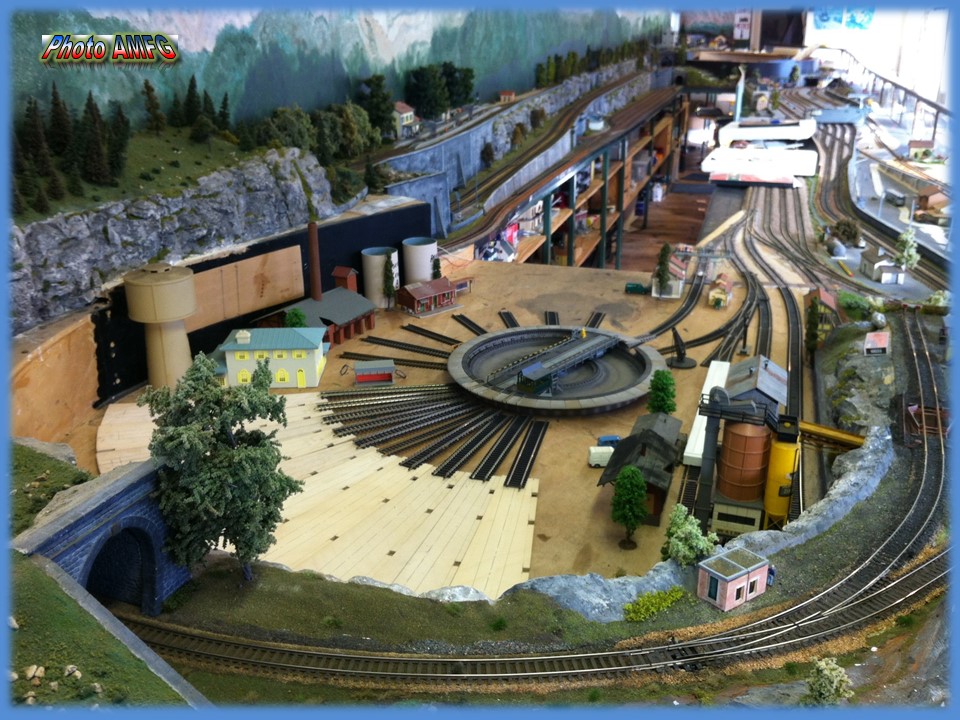

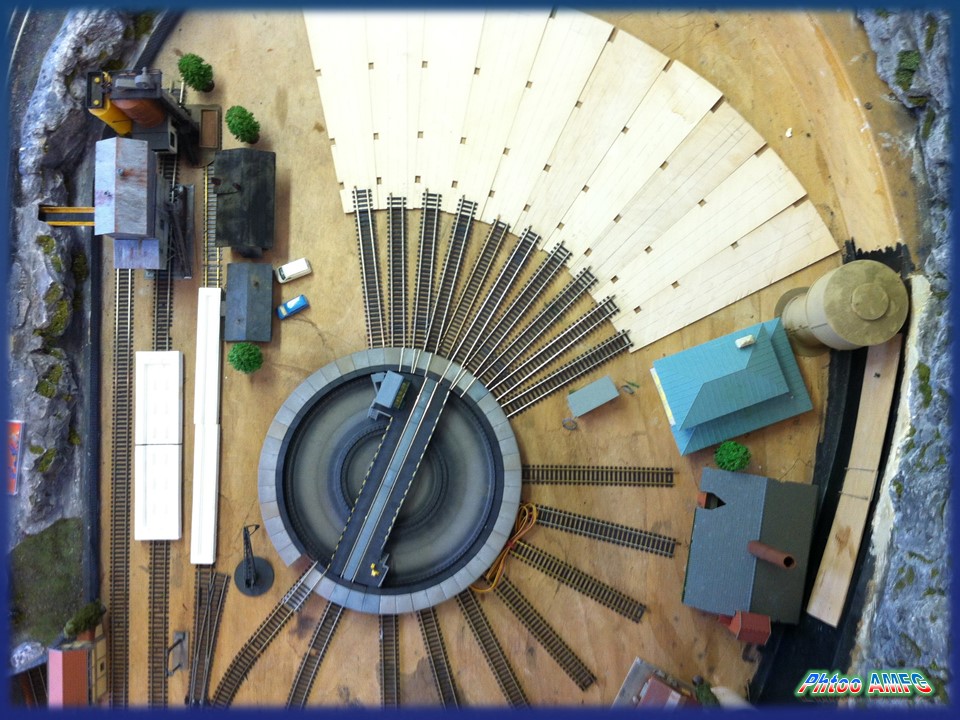

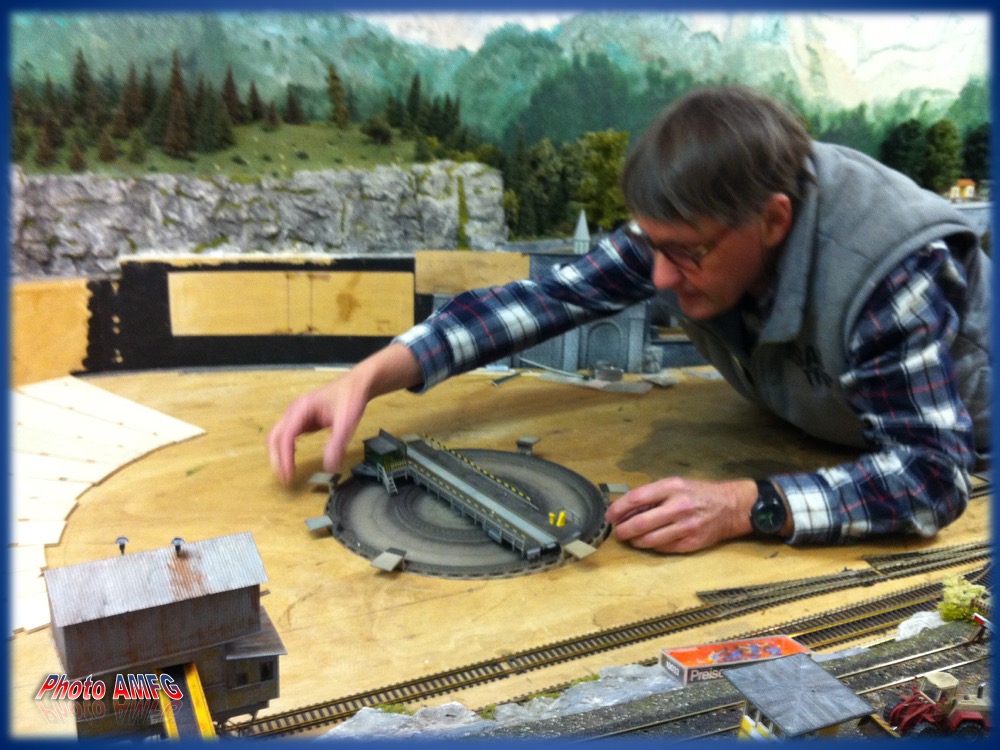

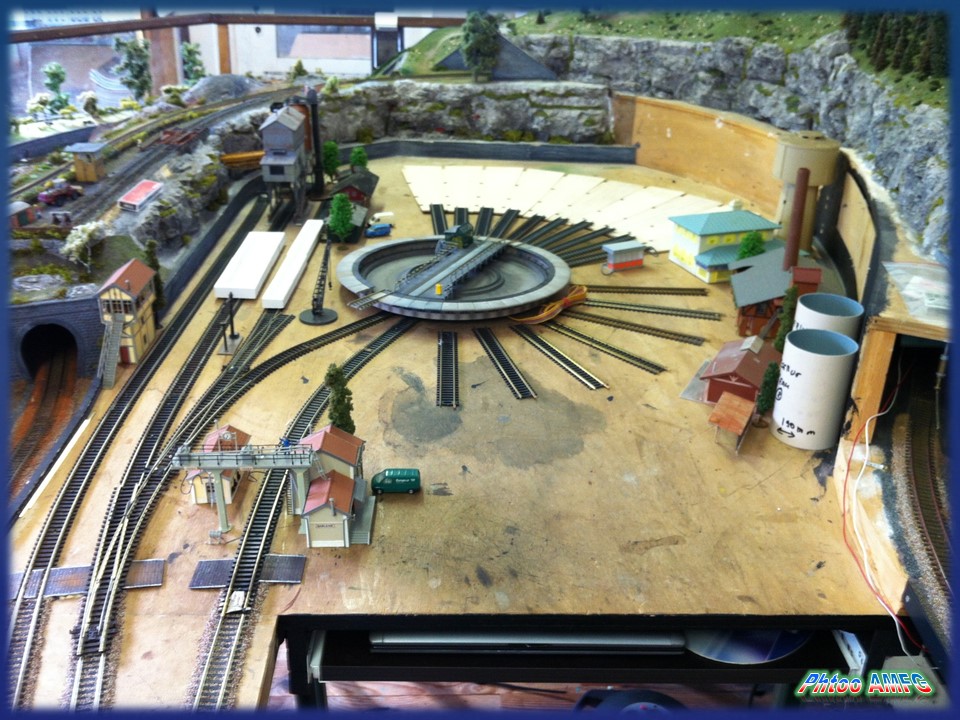

On positionne quelques maquettes pour avoir une idée d'ensemble
A partir du trou d’homme se trouveront les petits bâtiments du dépôt afin de ne pas gêner la maintenance de la plaque tournante ; après, la rotonde et le reste du dépôt

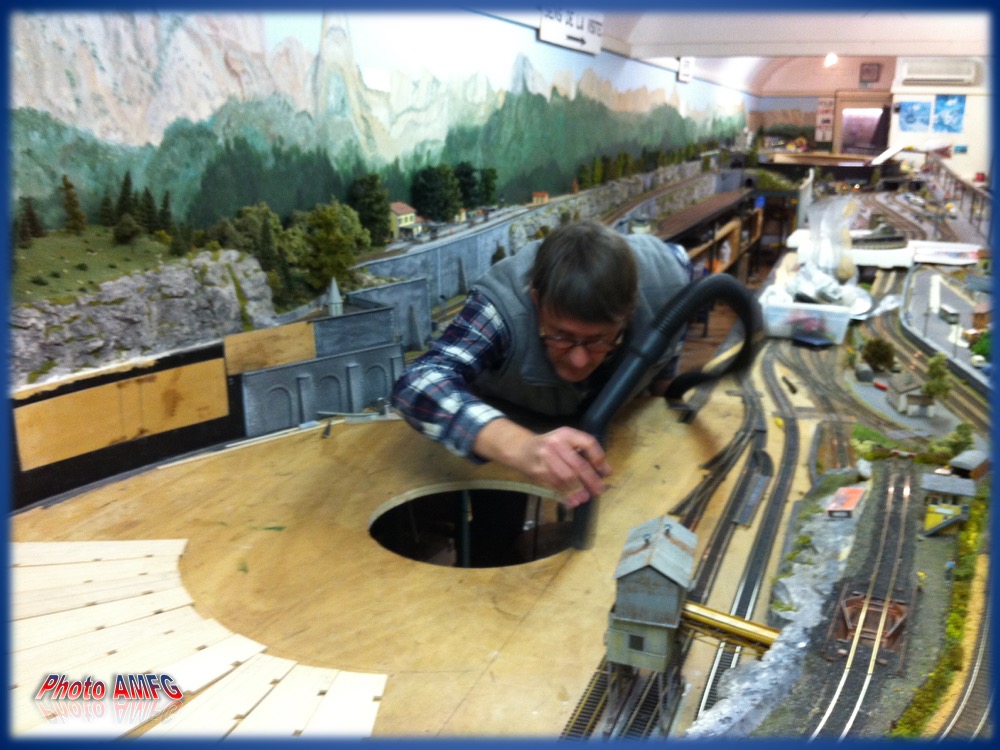

Après validation genérale on trace les voies et on découpe l'amplacement de la plaque tournante

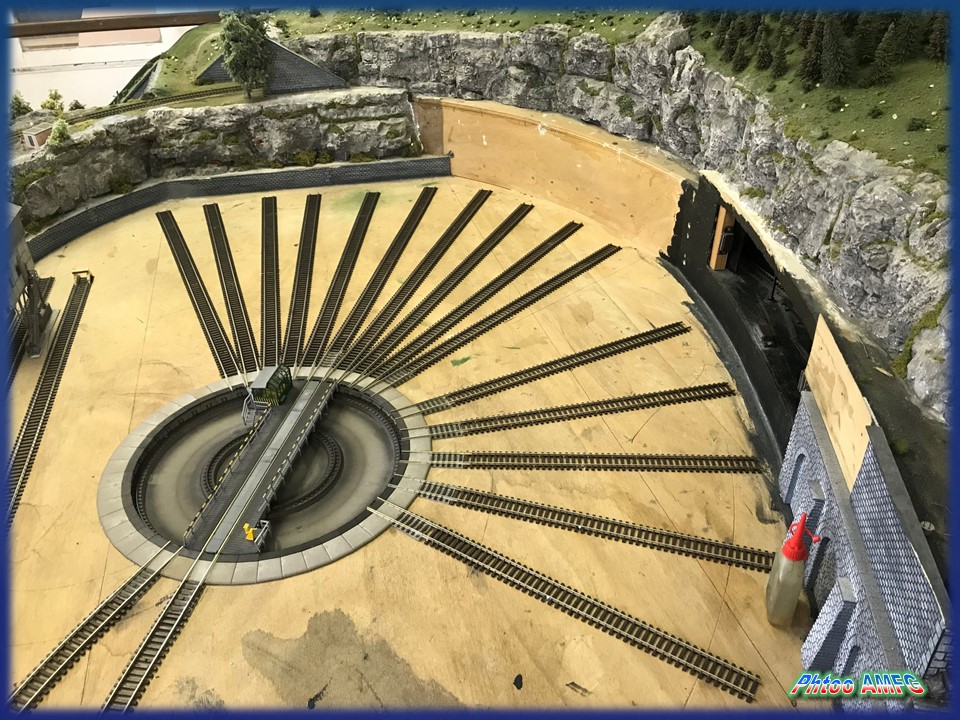

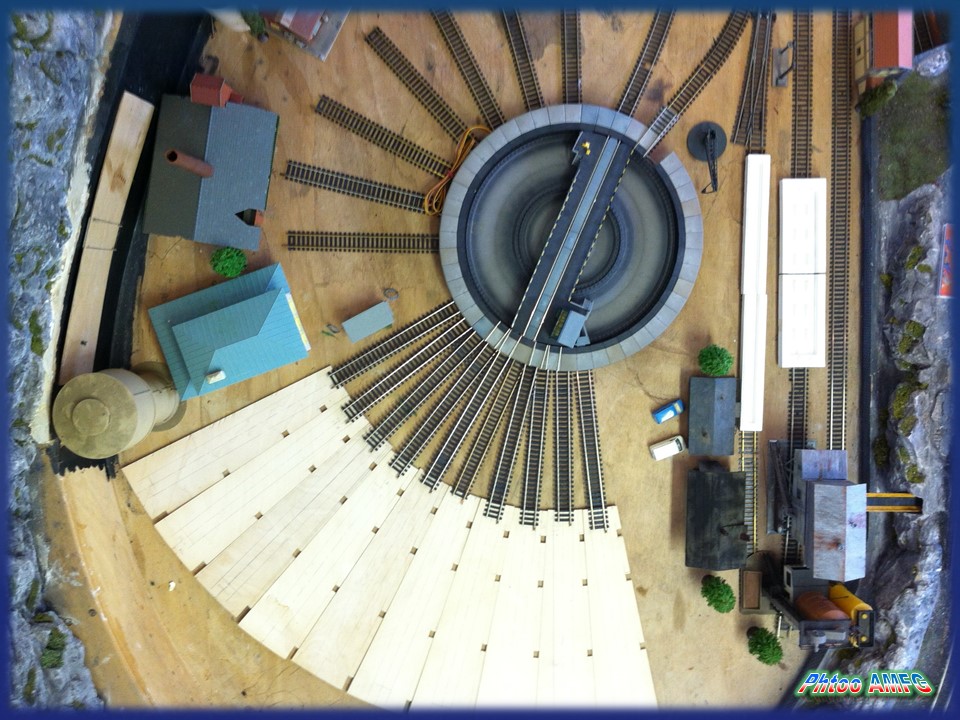

On fixe la plaque tournante

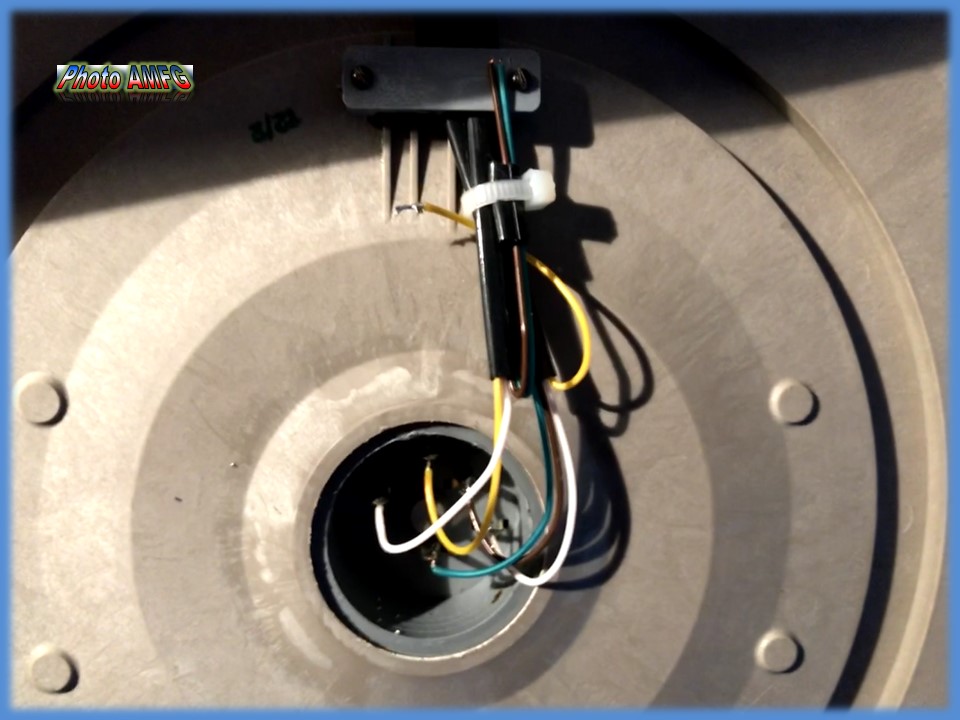

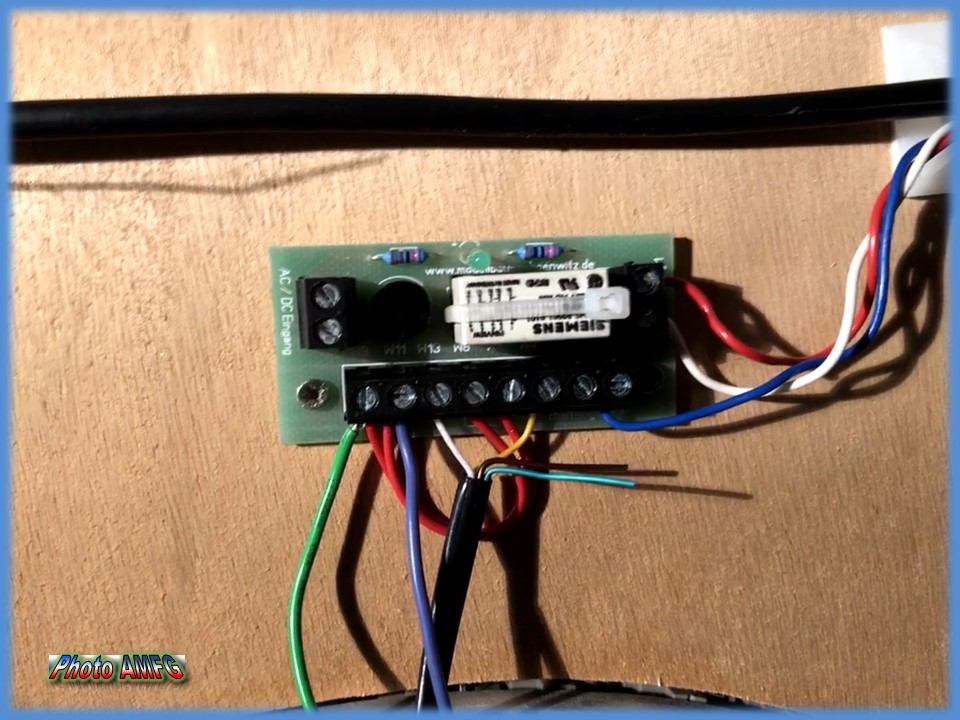

On effectue le câblage de la plaque tournante et du relais d'inversion de polarité

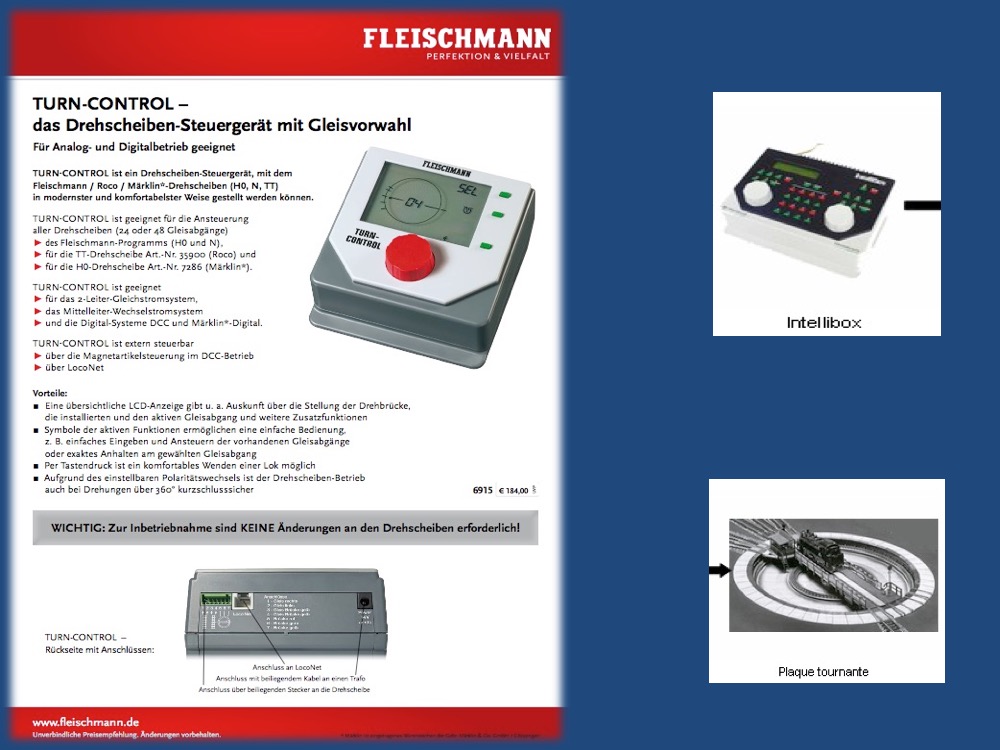

On câble et on programme le Turn-Control Fleischmann réf 6915
Doc Turn-Control Fleischmann version uniquement en français merci AD

Image du Blog mycenes.centerblog.net

Télécharger arrow Turn Control Fr.pdf (3.51 Mb)

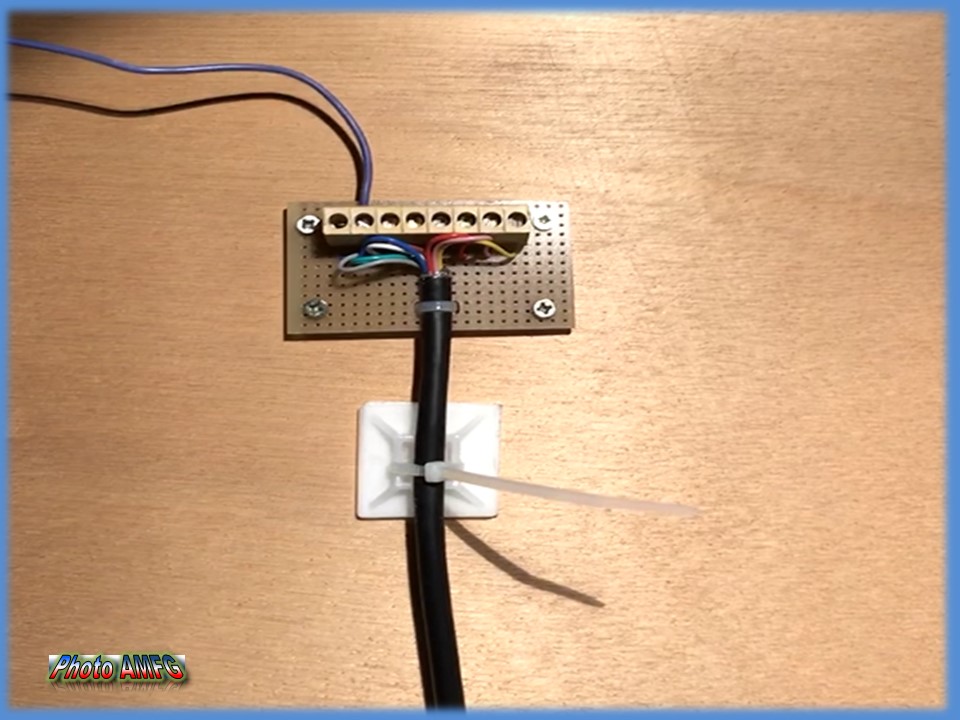

On câble la détection d'occupation LOCOIO de la plaque tournante
On procède aux premiers essais manuels

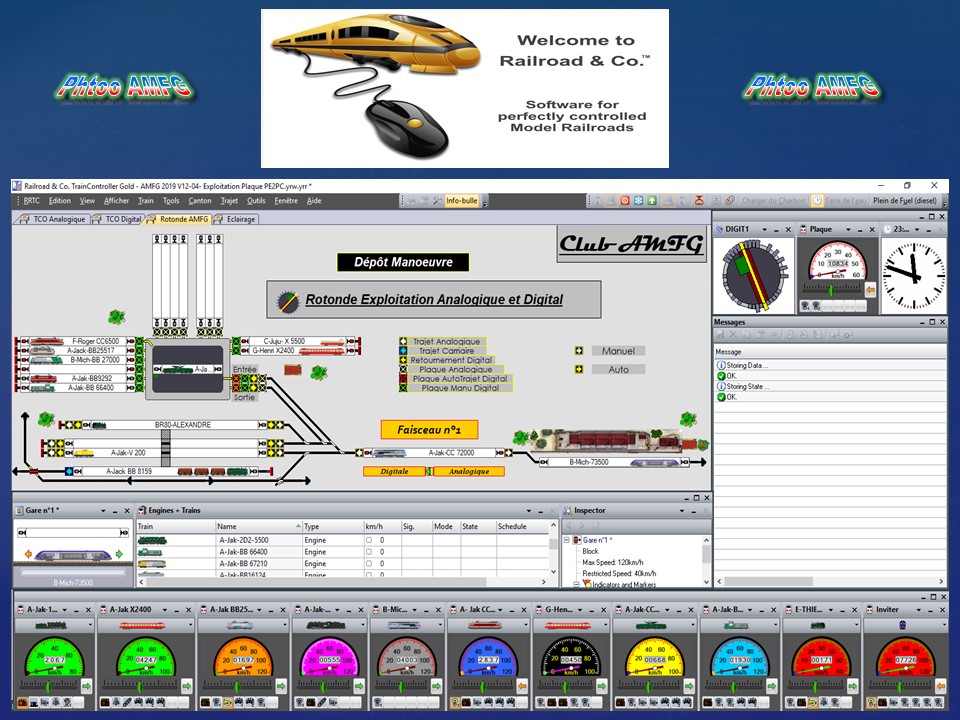

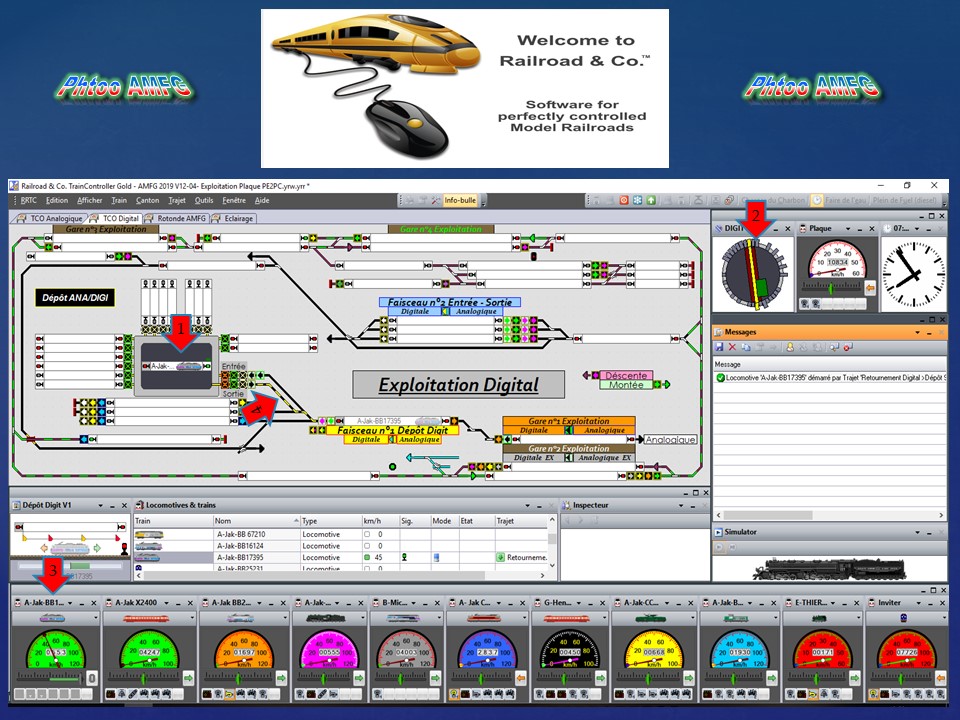

Puis vient la longue partie de programmation avec RRTC

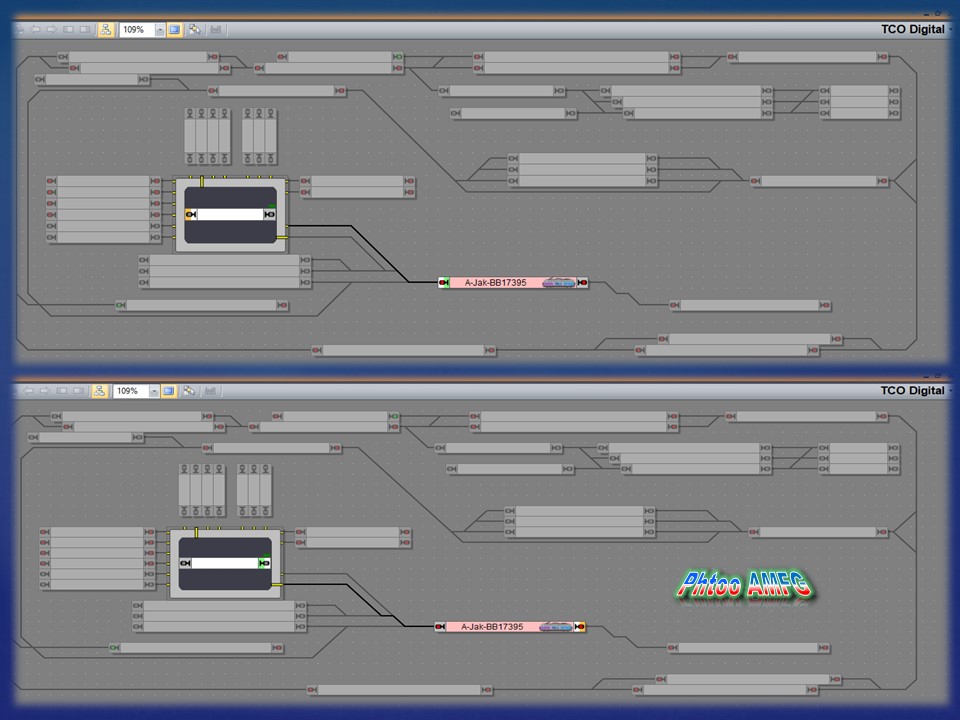

Création d'un trajet d'entrée et un trajet de sortie pour la plaque tournante avec RRTC

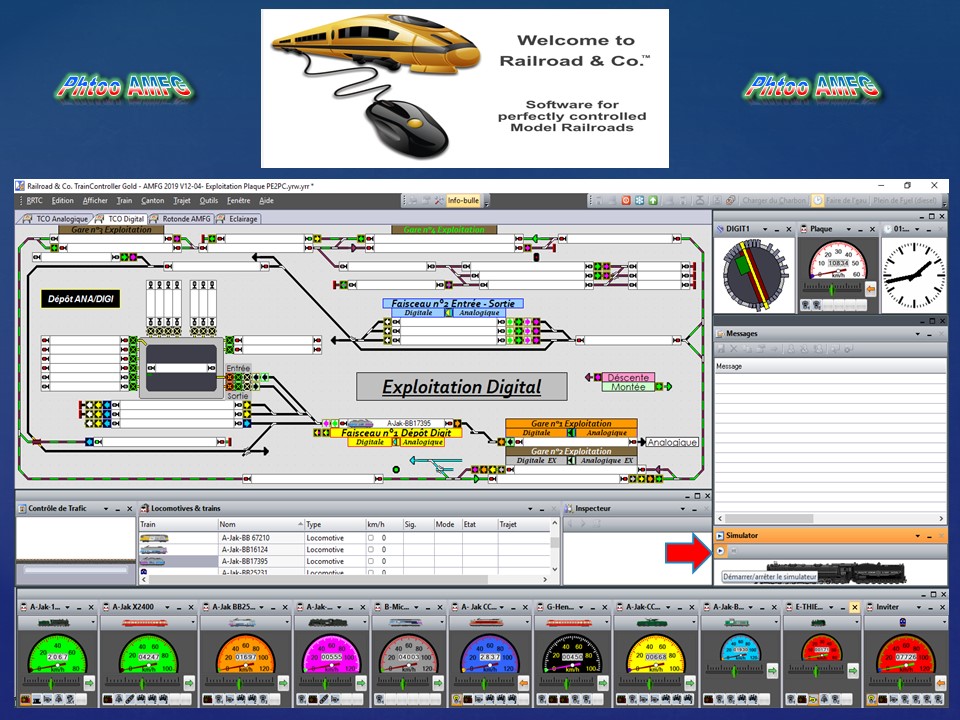

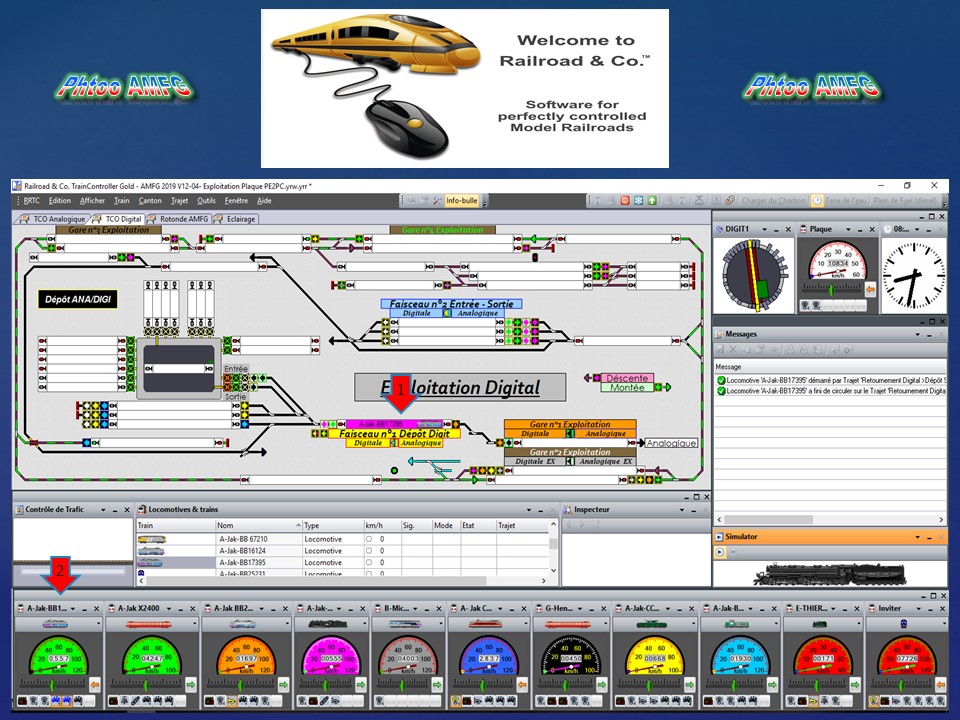

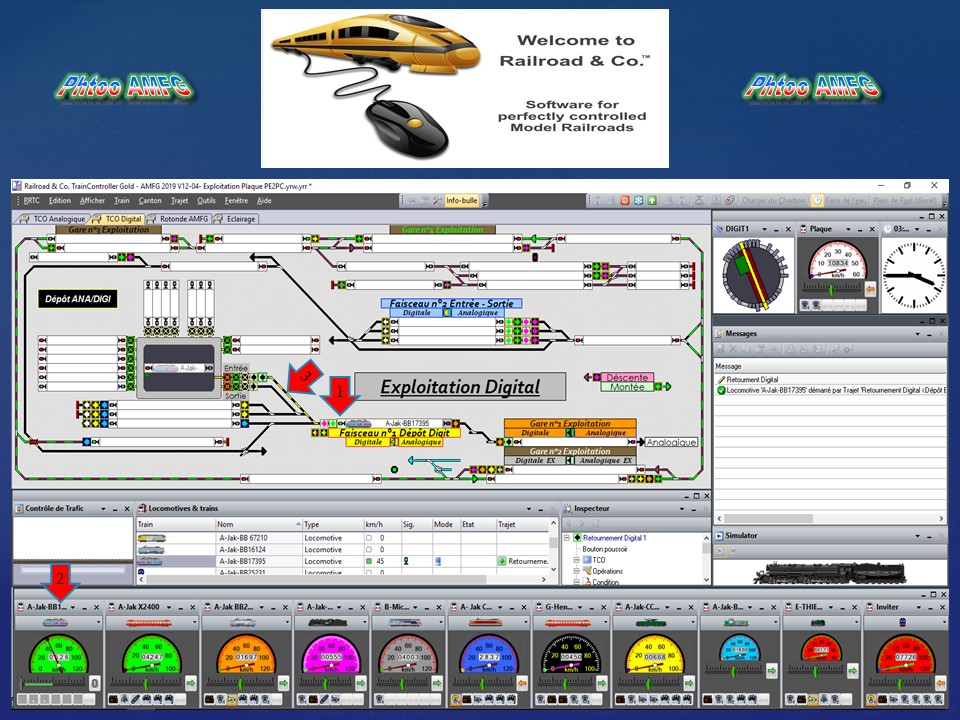

On peut commander la plaque tournante et des locos automatiquement avec des trajets en digital pour cette démo nous allons
inverser le sens de circulation de la BB 17395 en utilisant le simulateur de commande flèche rouge

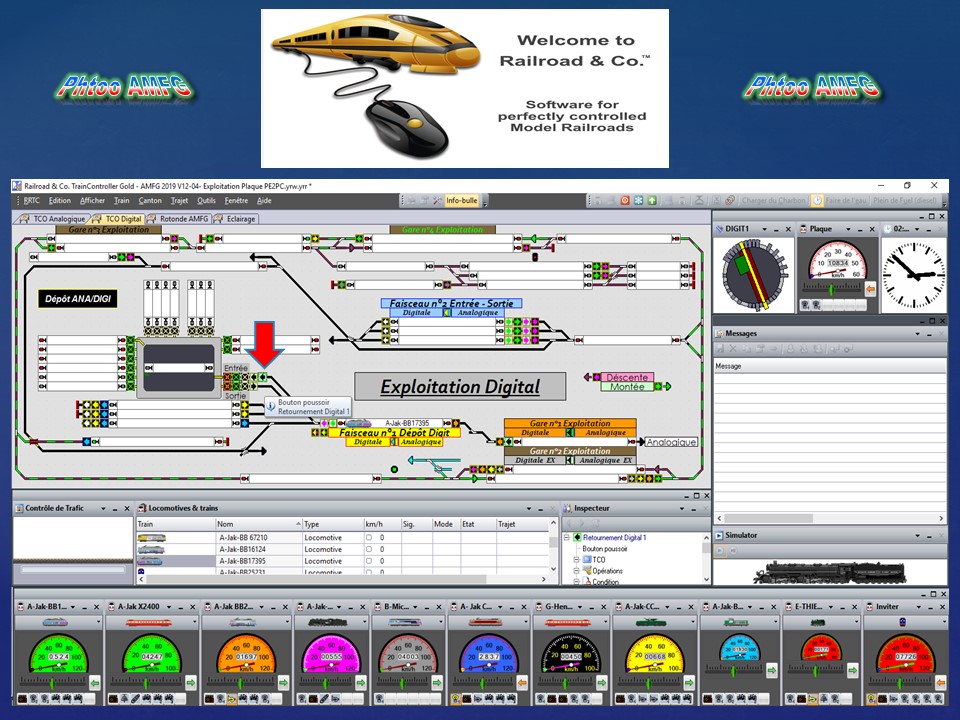

Pour lancer le trajet Retournement Digital, on appuie sur le bouton poussoir vert flèche rouge, ce trajet se trouve dans les opérations de ce bouton

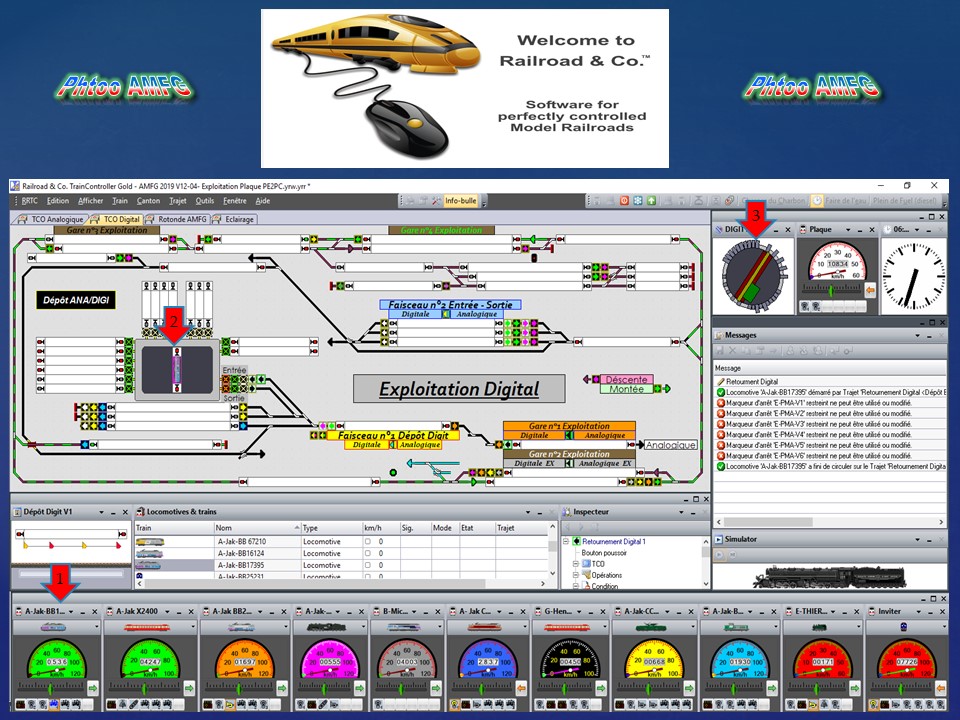

La BB 17395 est placée manuellement dans le canton de départ du trajet Retournement Digital Dépôt Entrée Plaque, flèche rouge 1
La BB 17395 démarre,flèche rouge 2
Le trajet Retournement Digital Dépôt Entrée Plaque, s'affiche, flèche rouge 3

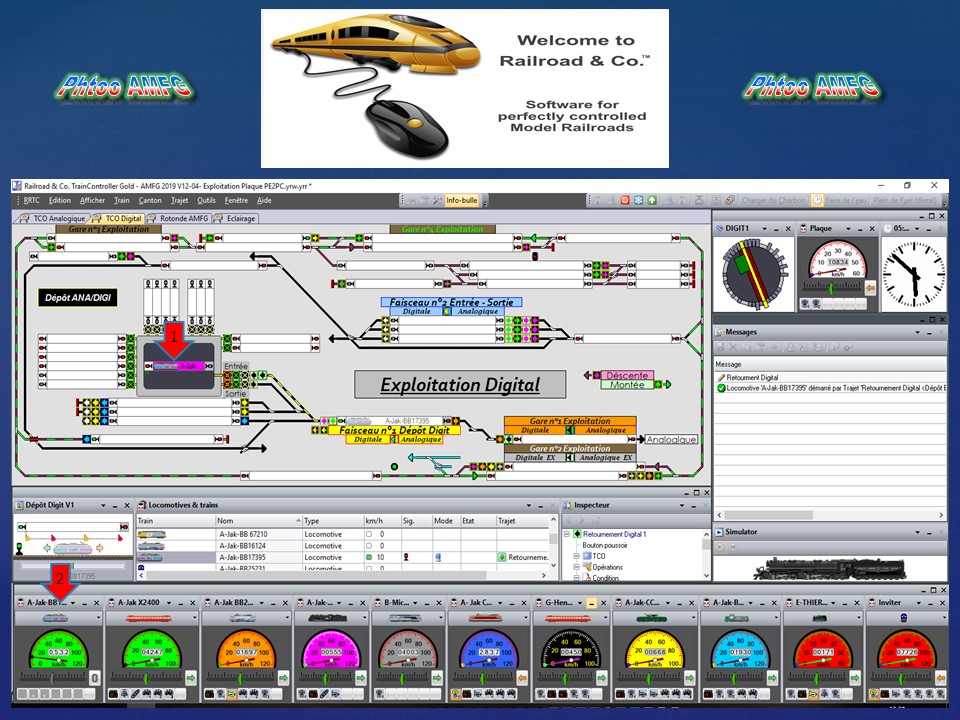

La BB 17395 avance jusqu'à la plaque tournante, flèche rouge 1
La BB 17395 s'arrête sur la plaque tournante, flèche rouge 2

La BB 17395 est arrêtée précisément sur la plaque tournante, flèche rouge 1
la plaque tournante commence sa rotation en direction de la voie de sortie, flèche rouge 2 et 3

la plaque tournante s'immobilise devant la voie de sortie, flèche rouge 1 et 2
Le trajet Retournement Digital >Dépôt Sortie Plaque s'affiche, flèche rouge 4
La BB 17395 démarre et emprunte la voie de sortie de la plaque,flèche rouge 3

La BB 17395 entre dans son canton d'arrivée, flèche rouge 1
La BB 17395 s'arrête dans le bon sens prête à repartir, flèche rouge 2

-

On peut commander la plaque tournante et des locos manuellement en analogique et en digital pour garer des locos, bouton Blanc en analogique et vert en digital

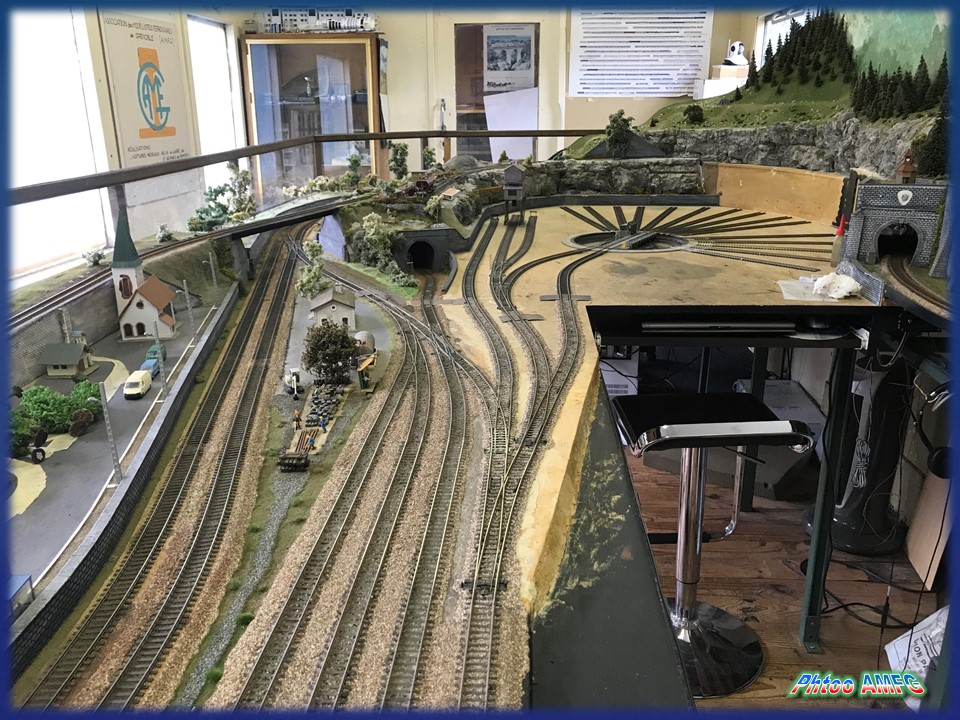

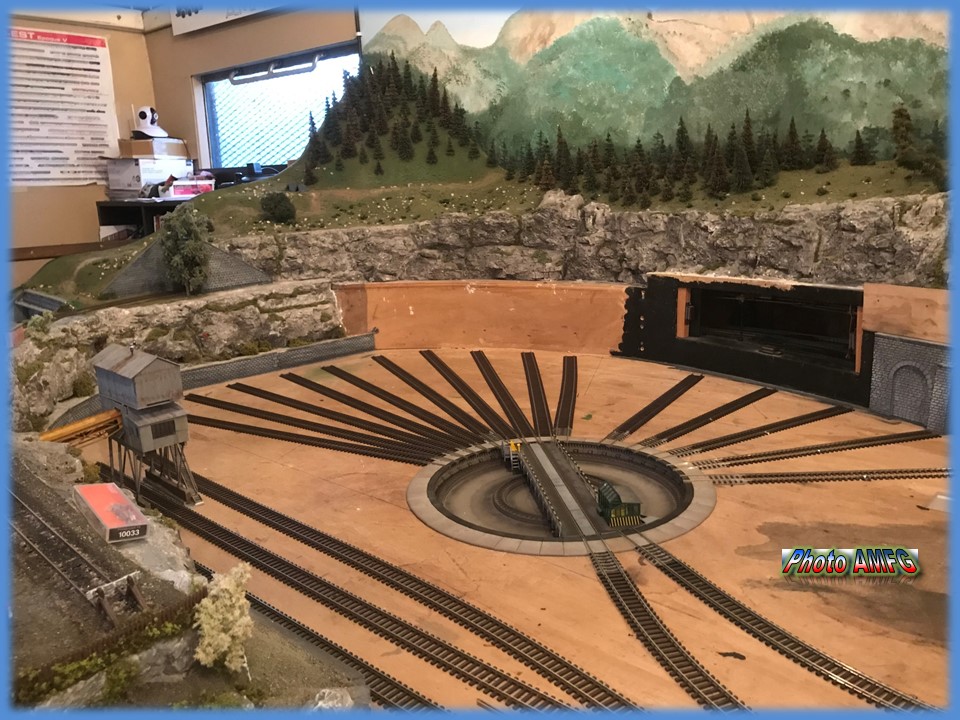

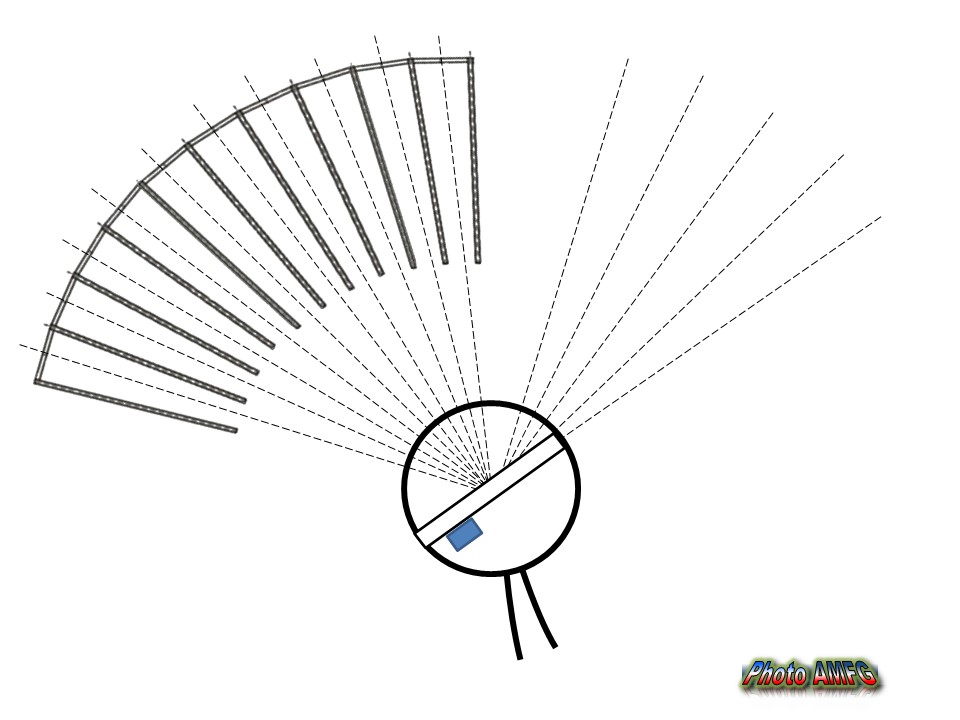

Plans de voies définitif



Terminer par les véhicules et personnages
Consulter la doc du kit MVB
